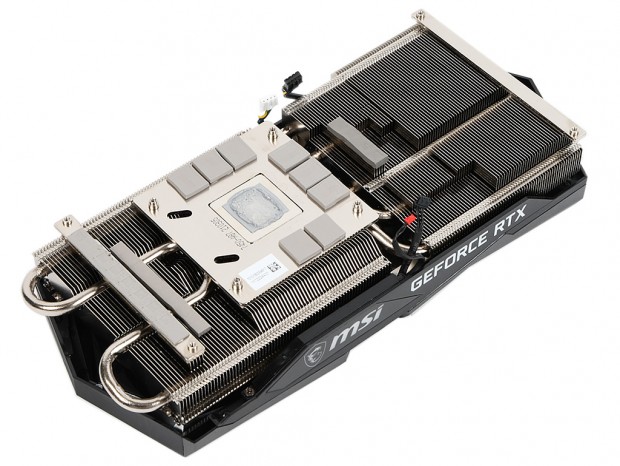

| 基板から最新2連ファンクーラー「TWIN FROZR 8」を取り外し、その構造を確認する |
|
| 冷却ファンに合わせた2ブロック構成のヒートシンク。その工作精度は非常に高く、美しい仕上がりだ |
|

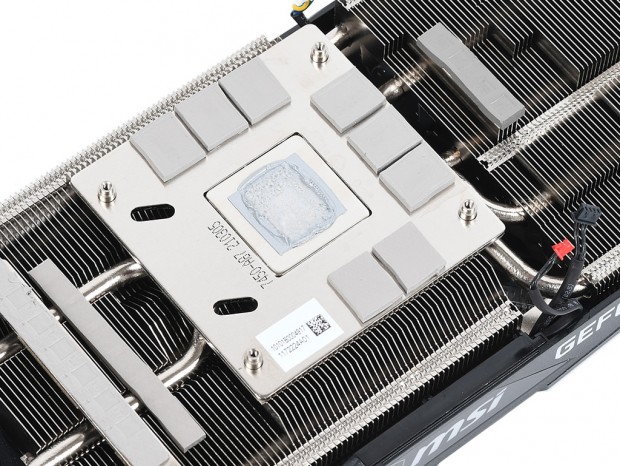

| ヒートパイプとGPUコア接触部には、ニッケルメッキを施した銅製の小型受熱ベースを実装 |

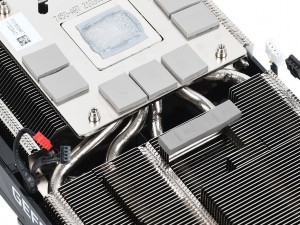

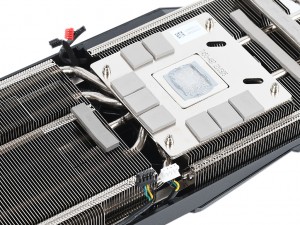

| GPU用の受熱ベースを囲むようにメモリ用のベースプレートを実装。接触部分には肉厚のサーマルパッドが貼り付けられている |
|
|

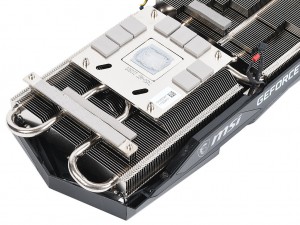

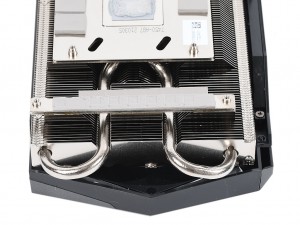

| 前方のヒートシンクには5本、後方のヒートシンクには2本のヒートパイプが貫通 | |
|
|

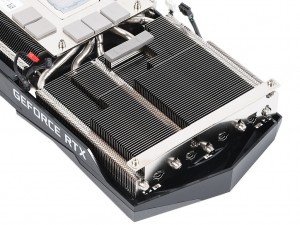

| 整然とならんだフロントヒートシンクのアルミニウムフィン。メモリ電源回路部分には厚手のサーマルパッドを貼り付け | 後方ヒートシンクのGPU電源回路部分にも厚手のサーマルパッドを貼り付け |
|
|

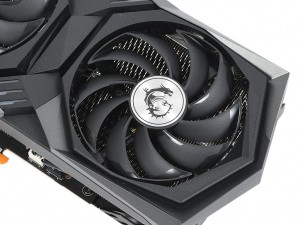

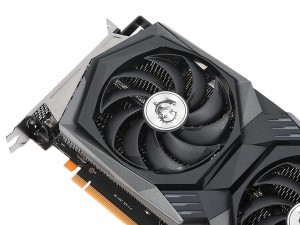

| ドラム部分にドラゴンロゴがデザインされた「TORX FAN 4.0」。いずれもサイズは実測で直径92mm | |
