| 画像セッションのラストは「TWIN FROZR 8」を取り外したあとの基板を確認する |
「TWIN FROZR 8」よりかなり短いオリジナルショート基板を採用する「GeForce RTX 3060 GAMING X 12G」。電源回路は目視した限り、GPUが6フェーズ、メモリが2フェーズの計8フェーズ構成。ビデオメモリは容量2GBのGDDR6を6枚搭載し、PCI-Express補助電源コネクタ回路には、過電流による故障を防止するためのヒューズを実装する。
|

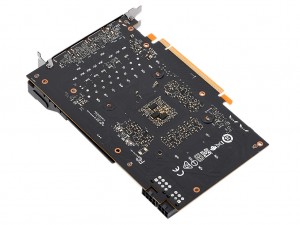

| 基板長は実測約210mm、バックプレート長は約260mmで、基板から50mmほどせり出している |
|

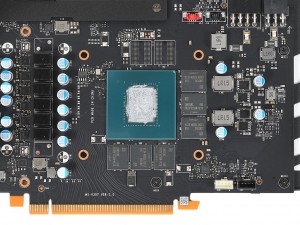

| GPUコアはSamsun 8nm NVIDIAカスタムプロセスを採用する「GA106」。トランジスタ数は120億で、3,584基のCUDAコアを搭載 |
|
|

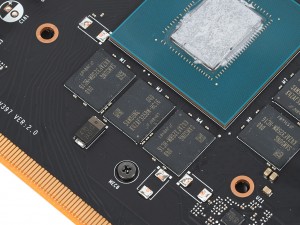

| メモリスピード16Gbps、容量2GBのSamsung製GDDR6「K4ZAF325BM-HC16」を6枚搭載。なお基板上には2枚分の空きパターンも確認できる | |
|
|

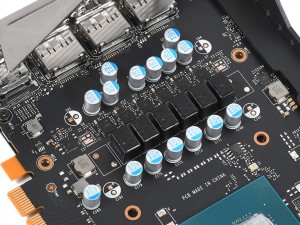

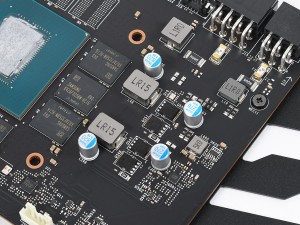

| GPU電源回路は「Dr.MOS」による6フェーズ回路を搭載 | メモリ用の2フェーズ電源回路には、それぞれ2基のMOSFETを搭載 |

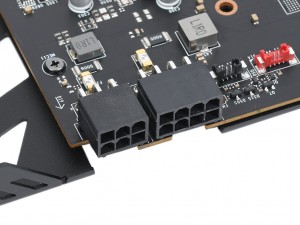

| 補助電源コネクタにはそれぞれ過電流保護用のヒューズを実装 |
|
|

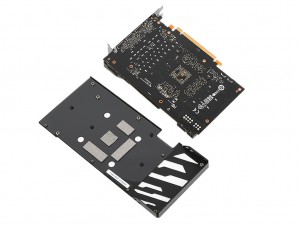

| GPUやメモリの放熱をサポートするため、「メタルバックプレート」にもサーマルパッドが貼り付けられていた | |
