概要を把握したあとは、フォトセッションにて外観から眺めていこう。「DUAL-RX6600XT-O8G」はミドルレンジながら、実質3スロットを占有するVGAクーラーを採用し、高冷却を実現。重量は実測765gと比較的軽量で、裏面には基板の歪みを抑えるとともに冷却を助けるバックプレートが装備されている。また、ボード長は243mmなので、コンパクトなPCケースとも組み合わせやすいサイズになっている。
|
| オリジナルデュアルファンVGAクーラーカバーの中央に入っている斜めのラインや、ヘアラインデザインなど、コストを抑えながらデザイン性を高めている |
|

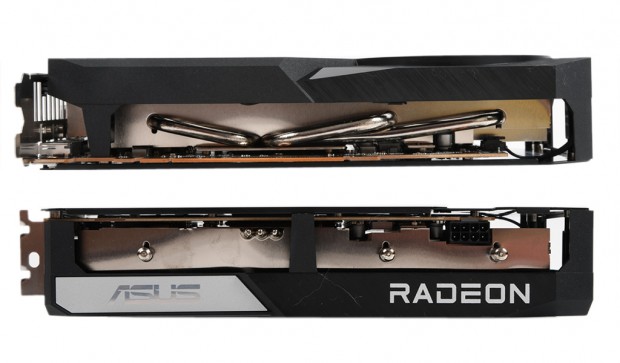

| ボードの厚さは、49mmの2.5スロット占有デザイン。GPUコアから、3本のヒートパイプで熱をヒートシンクに伝達する構造がよくわかる |
|

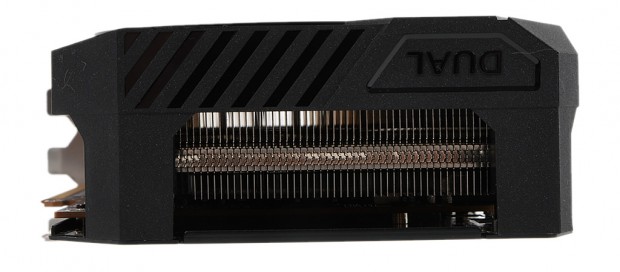

| アルミニウムヒートシンクには、フィンが高密度に並んでいる |
|

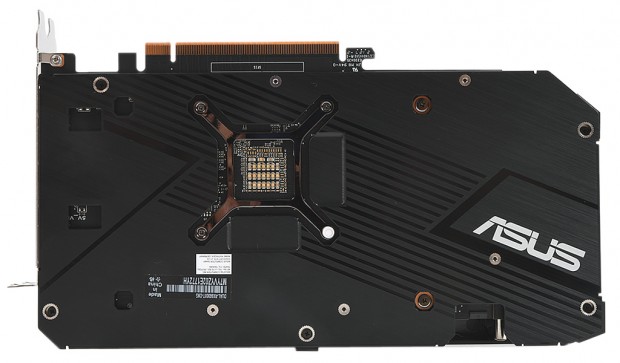

| 金属製バックプレートには、VGAクーラーカバーと同じく、斜めにラインが入っているほか、ASUSのロゴがシルバーで描かれている |
|
| ボード長は243ｍｍ。余裕を持って250ｍｍのスペースを確保できるPCケースに搭載可能だ |
|
| ボード幅は134mmで、裏面は金属製バックプレートで覆われている |

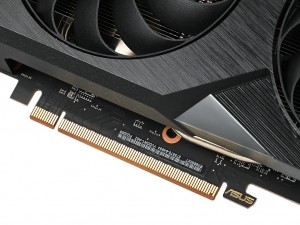

| PCI-Expressインターフェースは4.0（x8） |
|

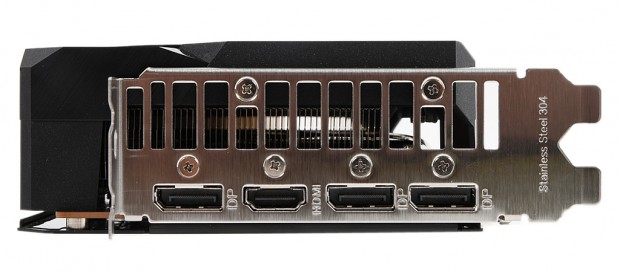

| 出力インターフェイスはHDMI2.1×1、DisplayPort1.4×3で、4画面の同時出力をサポート |
|
|

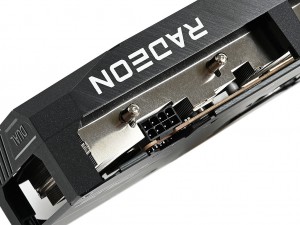

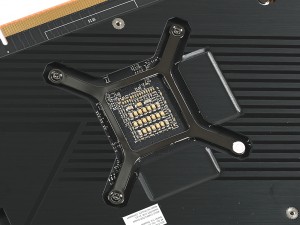

| 補助電源コネクタは8pin×1仕様。固定ラッチは外側のため着脱は容易だ | ヒートシンクの受熱ベースプレートとGPUコアの密着性を高めるGPUブラケットを採用する |
