ドライブベイレイアウト（1）：HDDブラケット

• 搭載可能数：2.5インチSSDまたは3.5インチHDD x1台

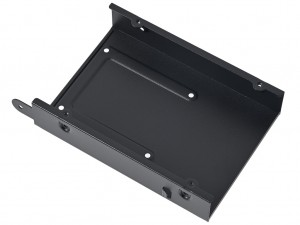

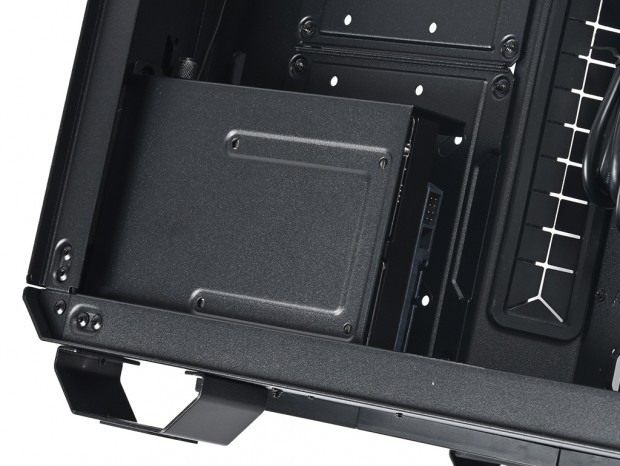

次にストレージ収納力に注目してみたい。ひとつ目に紹介するドライブベイは、フロント寄り右側面の下部にあるコの字型のスチール製ブラケット。2本のハンドスクリューで固定されたブラケットには、3.5インチHDDおよび2.5インチSSD固定用のネジ穴が設けられ、いずれか1台が搭載できる。

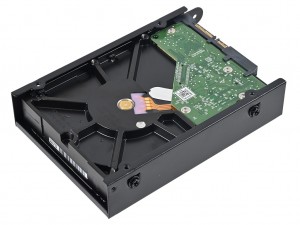

3.5インチHDDを搭載してみたところ。2.5インチSSD共にコネクタは後方へ向けてのマウントとなる

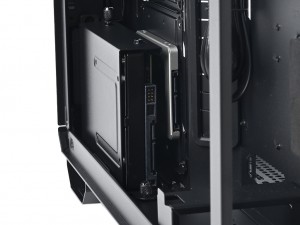

3.5インチHDD固定には付属のPSU/3.5″ Drive Screwを使用。ただし六角インチネジは底面の段差に干渉し、うまく固定ができなかった。やむなく搭載テストでは手持ちのネジ頭が小さなインチネジを使用している

TUF Gaming GT502のやや特異なストレージ収納事情

次に紹介する計3箇所の収納スペースについては、やや特異なルールを事前に知っておく必要がある。TUF Gaming GT502のドライブベイは、そのほとんどが冷却ファン搭載スペースとの排他仕様。つまり冷却ファンかストレージか、どちらか一方しか搭載ができない"共有スペース”というワケだ。

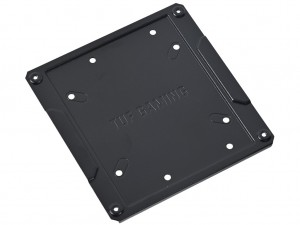

出荷時はサイドファンブラケット部にネジ留めされている専用トレイ。合計8つのネジ穴は、2.5インチSSDまたは3.5インチHDDの底面からネジ留めするためのもの

さらに2.5インチSSDないし3.5インチHDDを搭載するには、出荷時よりサイドファンブラケット部にネジ留めされている専用トレイが必須であり、付属枚数は合計3枚のみ。つまり先に紹介したHDDブラケットに加え、付属する3枚のブラケットを合わせると、TUF Gaming GT502のドライブベイレイアウトは、2.5インチSSDまたは3.5インチHDDいずれか最大4台まで収納できる計算。冷却ファン搭載スペースが多彩なだけに、ブラケット付属数で搭載数が制限されてしまうのは、少々もったいない気もする。

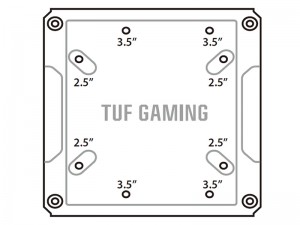

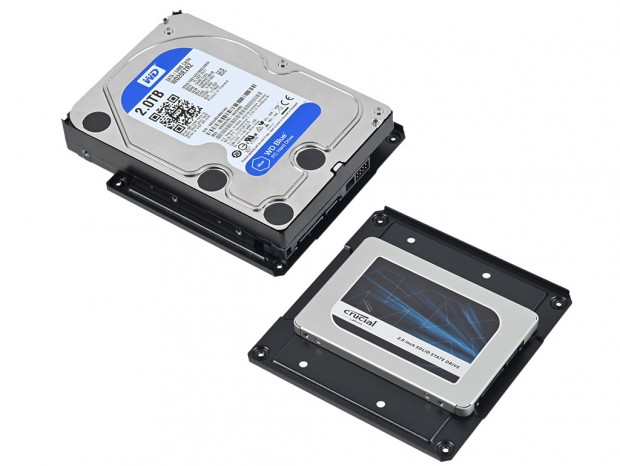

専用ブラケットの上下2つのネジ穴が3.5インチHDD固定用、左右2つのネジ穴が2.5インチSSD固定用。いずれも底面よりネジ留めを行う

ドライブベイレイアウト（2）：サイドファンブラケット部

• 搭載可能数：2.5インチSSD x3台または3.5インチHDD x2台

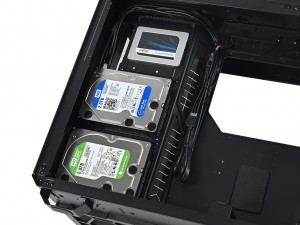

ストレージ固定の要となる専用トレイが搭載されている、サイドファンブラケット部。ここには出荷時より3枚の独立した専用トレイが、それぞれ4本のインチネジで装着されている。資料で搭載可能数を確認すると、2.5インチSSDが3台または3.5インチHDDが2台とされる。見る限り3.5インチHDDも3台搭載できそうだが、最上段はアクセスポートおよびスイッチ類のケーブルが結束された状態で一部を占有。左右幅が満足に確保できないため、ここは2.5インチSSDしか搭載ができない。 搭載テストの手始めは上段に2.5インチSSD、中・下段には3.5インチHDDを固定。すると前述の底面固定となるHDDブラケットと干渉し、使用できなくなる事が分かった。下段を2.5インチSSDにすれば、HDDブラケットは共存が可能。つまりHDDブラケットに3.5インチHDDを固定することでスペック表通り、「2.5/3.5インチシャドウベイx4」が無駄なく活用できた。

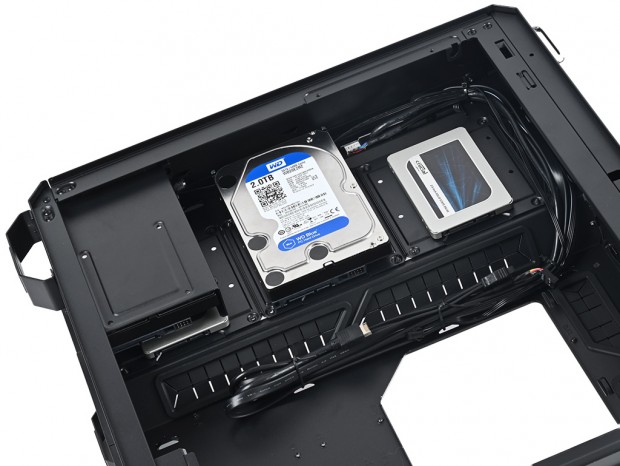

上段：2.5インチSSD、中段：3.5インチHDD、下段：2.5インチSSD+HDDブラケット(3.5インチHDD)でキレイに収めることができた
