さらに天板部分にはネジ穴が設けられ、2.5インチSSDを底面ネジ留めで固定する事が可能。つまりシャドウベイユニットには、2.5インチSSDx1基+3.5インチHDDx2基が搭載できるようになっている。
|
|

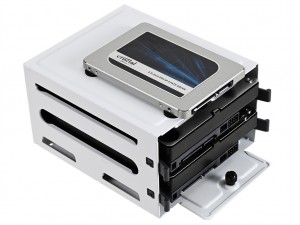

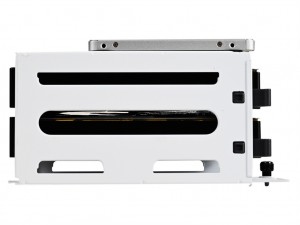

| シャドウベイユニットフル装備の状態 | 2.5インチSSDは、天板に2.5インチSSD固定用ゴムブッシュをはめ込み、ピンタイプのSSD Screwを挿し込む |
|

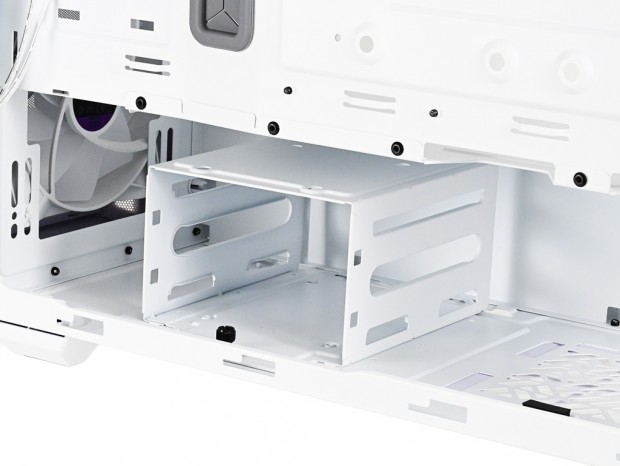

| シャドウベイユニットはハンドスクリュー1本でシャーシに固定されているため、特に2.5インチSSD増設時には一旦取り外して作業したい |
|
|

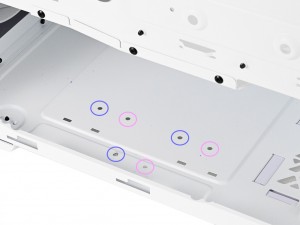

| シャドウベイユニットは2つのポジションに設置が可能。設置間隔は約25mmで、奥行きが長い電源ユニットを搭載する場合は前寄り、フロント側に空間がほしければ後方寄りなどシステムに合わせた設置場所が選択できる | |
| シャドウベイユニットが前寄りのポジションに固定された状態で、フロントパネルまでの距離は約77mm。一般的なラジエーターの厚さは25～27mm、冷却ファンは25mmだから合計52mm(最大)あれば物理的に干渉はしない。つまりもともと十分な空間は確保できている事になる |
|
| ほとんどのミドルタワーPCケースで採用されている、CPUソケット下の空きエリアを利用した2.5インチSSD搭載スペース。2台のSSDは縦置きでコネクタは下向きにマウントする |
| Cooler Masterが好んで採用するのが、ピン状の「SSD screw」を用いたツールフリー固定方式。この形が2.5インチSSD搭載時のベースとなる |
