「Core Boost」仕様の8フェーズデジタル電源回路

製品の概要を把握したところで、ここからは「PRO B760M-P DDR4」の詳細チェックを進めていこう。まずはPCの安定動作を司る電源回路から確認する。 Intel B760チップセットマザーボードの中でもエントリークラスに位置づけられる製品ということで、電源回路は合計8フェーズと控えめ。またMOSFETには現在主流のDrMOSではなく、ハイサイドMOSFET、ローサイドMOSFET、ドライバICを組み合わせたクラシカルなスタイルを採用する。ただし、MSIの独自デジタル電源回路設計「Core Boost」により、CPUが必要とする電力を歪みなく、素早く提供することで安定動作を可能にしている。なお電源回路には冷却用ヒートシンクが搭載されていないため、CPUクーラーにはリテールクーラーのようなトップフロータイプを選択するといいだろう。

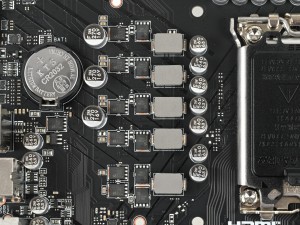

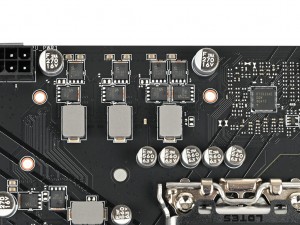

計8フェーズの電源回路。その内7フェーズ分のドライバICは基板の裏面に実装されている


各フェーズのMOSFETには30V/55A対応のSinopower「SM4337」と、30V/80A対応のSinopower「SM4503」を搭載

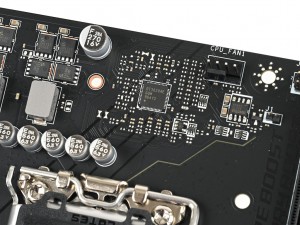

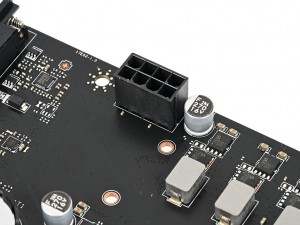

補助電源コネクタは8pin×1	デジタルPWMコントローラは8+1フェーズまでサポートするRichtek「RT3628AE」

LGA1700向けミドルレンジチップ「Intel B760」

チップセットには、LGA1700向けミドルレンジ「Intel B760」を採用する。最上位のIntel Z790からはCPUのオーバークロック機能や、PCI Expressのレーン分割機能が省略されているが、一般的な使い方であれば影響はほとんどないだろう。ちなみに、メモリのオーバークロック機能はサポートされているため、お手頃なDDR4-3600クラスのオーバークロックメモリを組み合わせてみるのもいいだろう。

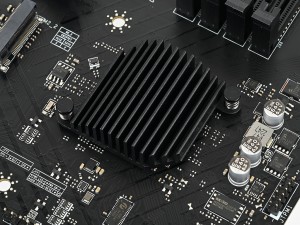

チップセットには約35mm角の小型ヒートシンクが2本のプッシュピンで実装されている

LGA1700プラットフォーム向けミドルレンジチップセットIntel B760。Intel Z790に比べるとPCI Expressレーン数（合計28→14レーン）やUSBポート数（合計14→12ポート）も削減されている

最高4,800MHzの高クロック動作に対応するDDR4メモリスロット
