メイン基板から独立したオーディオ回路「Audio Boost」

ゲーミングPCで重要になるオーディオ回路には、Realtek「ALC897」をベースにした「Audio Boost」を採用する。デジタルノイズを抑えるためメイン基板からは独立した設計で、左右チャネルについてもクロストークを防ぐためレイヤーが分離されている。さらに音響向けコンデンサや、金属フレームで内部構造と分離してノイズを低減する「Isolated Analogy Structure」のオーディオコネクタを組み合わせることで、高品質なサウンドでゲームを楽しむことができる。

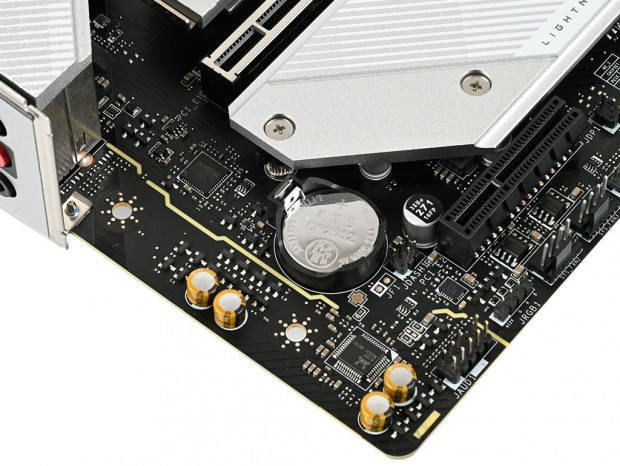

オーディオ回路に実装されている4つのコンデンサは、いずれも音響向けコンデンサを採用する

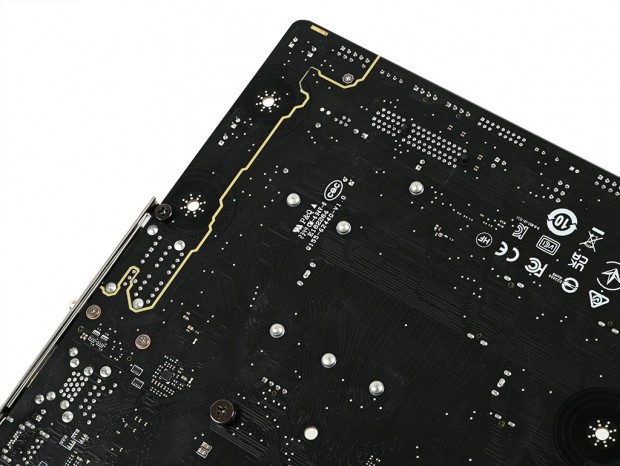

デジタルノイズを抑えるため、オーディオ回路はメイン基板から独立した設計になっている

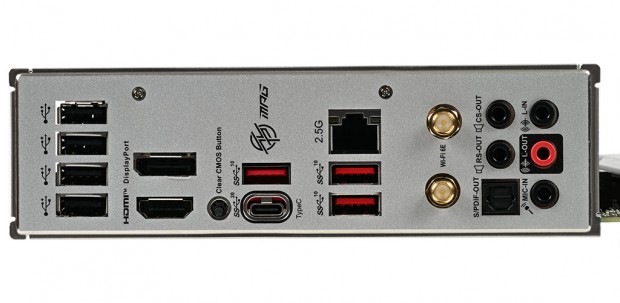

高速なネットワーク機能を備えるリアインターフェイス

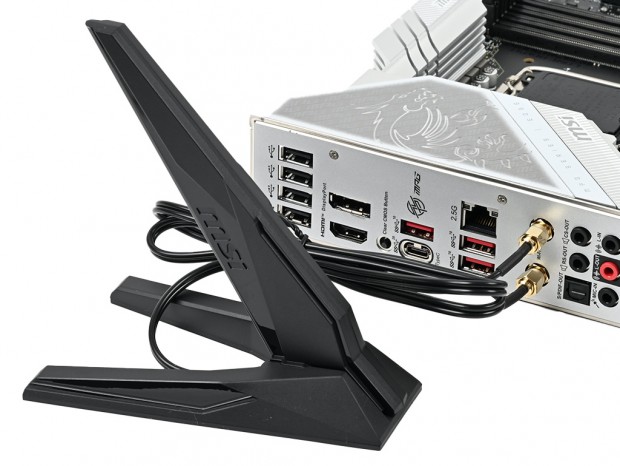

続いて、一体型I/Oパネル「Pre-installed IO Shield」を採用するリアインターフェイスをチェックしていこう。ネットワークはRealtekチップによる2.5ギガビットLANと、Intel Wi-Fi 6E AX211による無線LAN機能を備え、製品には大型のワイヤレスアンテナが付属する。さらに最大20GbpsのUSB 3.2 Gen 2×2 Type-Cポートも用意され、外付けストレージでも2,000MB/sを超える高速なデータ転送が可能になる。

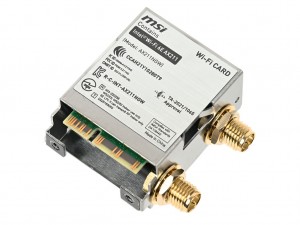

高速なネットワーク機能を搭載する「MPG B760M EDGE TI WIFI」。Intel Wi-Fi 6E AX211にはBluetooth機能も実装され、入力デバイスやスピーカーのワイヤレス化も可能

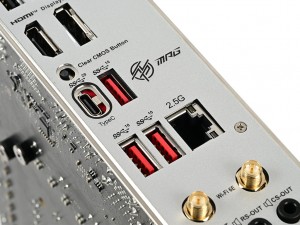

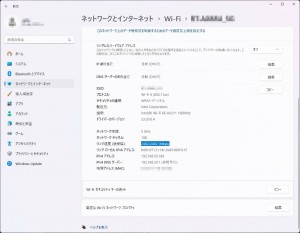

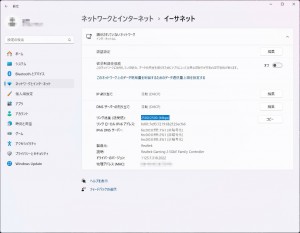

対応ハブを使えば、有線LANは最高2,500Mbpsのデータ転送に対応する	無線LANの最高転送速度は2,402Mbpsで、実効速度もギガビットLANに匹敵する

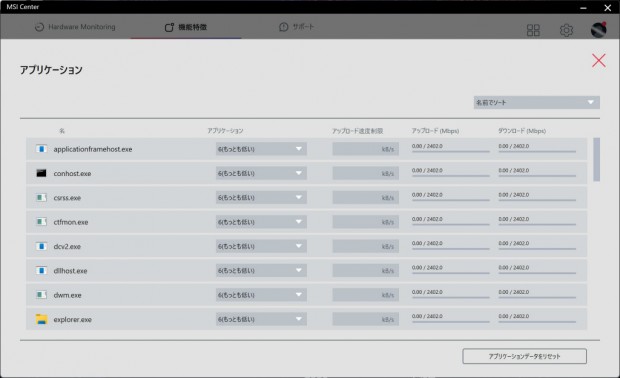

「MSI Center」の「LAN Manager」を使えば、アプリケーションごとにネットワークの優先度を設定可能

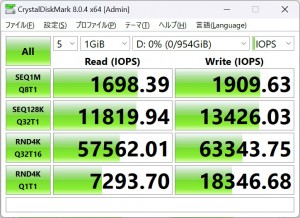

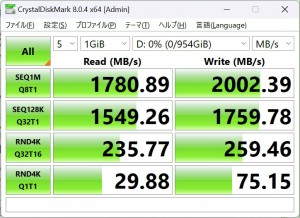

USB 3.2 Gen 2x2 Type-Cに対応するポータブルSSDを使えば、外部ストレージでも2,000MB/sを超えるデータ転送に対応する
