前方マウント設計の電源ユニット

電源ユニットは、この手の類似PCケースの多くが採用する前方マウント設計。全高を低くするあまり、後方に電源ユニットのスペースが確保できないためで、電源ケーブルを接続する3pinインレットのみリアの下部に装備されている。

プラスチック製フロントパネルを外すと、シャーシ側前面の左下に開口部がある。ここが電源ユニットの搭載スペースで、ATX、SFX/SFX-Lの各規格に対応。出荷時はSFX/SFX-L規格用のマウントブラケットがネジ留めされており、ATX規格の電源ユニットを搭載する場合はマウントブラケットを外す事になる。

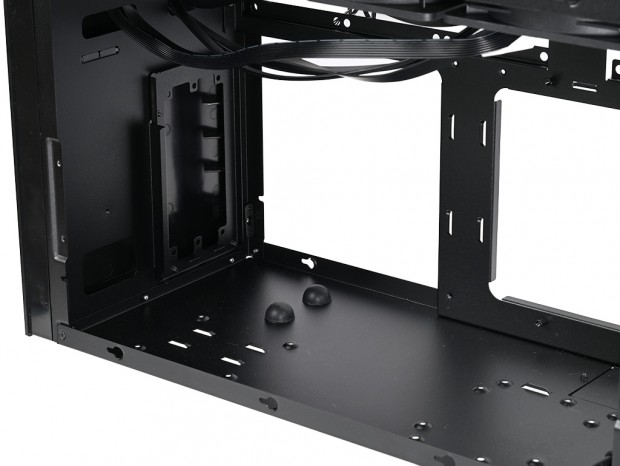

電源ユニット搭載スペースの内部には、半球体のゴムクッションを装備。電源ユニットはこれを支えに前方からネジ留めを行う

搭載可能な電源ユニットの奥行きは、組み合わされるマザーボード規格により異なる。MicroATX規格の場合は140mmまで、Mini-ITX/DTX規格の場合は215mmとされる。これは両者が同じスペースを占有してマウントされるためで、実際に公称値以上の電源ユニットでは、マザーボードの末端が物理的に干渉してしまう。モデル選定には注意が必要だ。

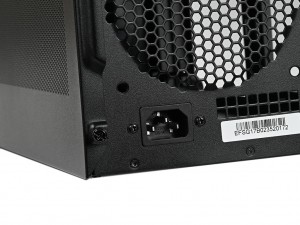

リア左下部にネジ留めされた3pinインレット。ここから内部中継ケーブルにより、前方にマウントした電源ユニットに接続するスタイルだ

SilverStone「SUGO 17」の付属品総点検

SUGO 17の詳細を解説したところで、組み込みで使用する付属品をご紹介しよう。ネジ類等はジッパー袋に個包装され、それぞれ名称が記されたラベルが貼り付けられている。ネジは計4種で、いずれも自作PCにはお馴染みのものばかり。自作経験があれば、マニュアル不要で組み立てる事ができるはずだ。 その他、底面に後付けする「Case feet」や、「Graphics card brace」に組み合わせて使用する「Rubber padding for graphics card brace」、結束バンドおよび冷却ファン用3分岐ケーブル等を同梱。マニュアルは付属せず、オンラインマニュアルをダウンロードする形式がとられている。

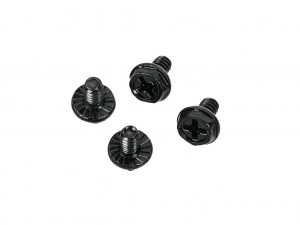

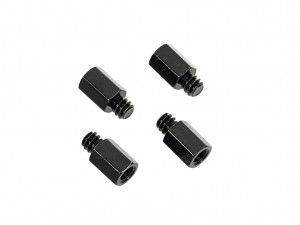

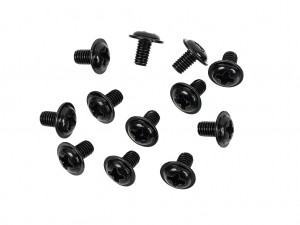

Motherboard standoff	Mounting for motherboard,2.5" SSD

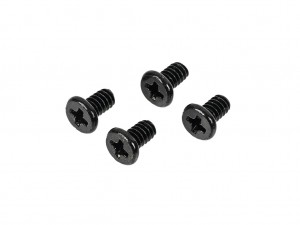

Mounting for 3.5" HDD	Mounting for PSU

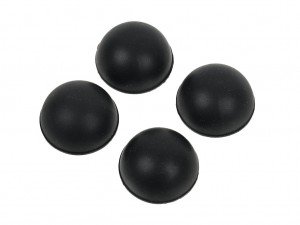

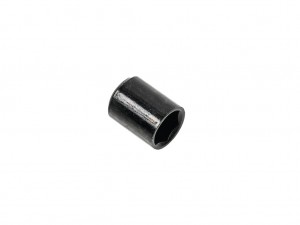

Motherboard standoff socket	Case feet

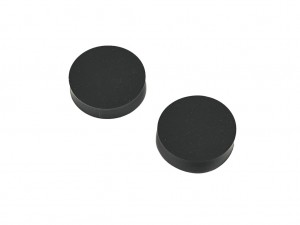

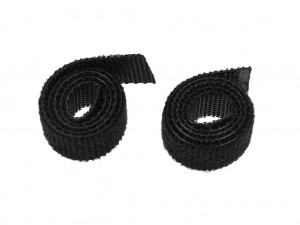

Rubber padding for graphics card brace	Velcro straps

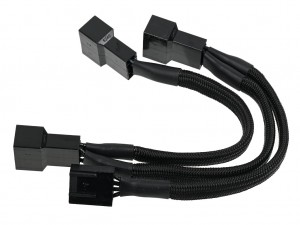

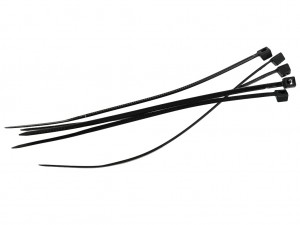

Cable ties	1-to-3 fan daisy-chain cable

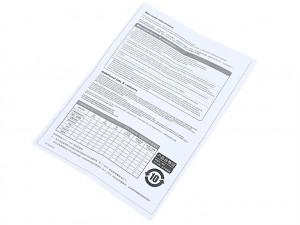

Warranty card
