MAG PANO M100R PZは背面コネクタマザーボード対応のPCケースながら、通常のマザーボードも搭載できる言わばハイブリッド仕様。それを思わせるのが、マザーボードトレイに設けられたスルーホールだろう。マザーボードの上辺と右端に沿う格好で、複数のスルーホールがあり、ここを経由してマザーボードトレイの表裏をケーブルが行き来できる。
|
| 出荷時のマザーボードトレイ背面の様子。要所にはフックも設けられ、デフォルトで2本のMSIロゴ入り面ファスナーが装備されていた |
そして背面コネクタマザーボードでPCを組み込む場合、マザーボードトレイ背面の裏配線スペースは重要な役割を果たす。
公称33mmの裏配線スペースは、接続したコネクタの居住スペースであり、そこから伸びるケーブル類を右サイドパネル間に収める必要がある。PROJECT ZEROの主たる目的である「究極の魅せるPC」を構築するには、これまで以上に裏配線スペースが重要であり、ケーブルマネジメントをいかに上手く処理するかは
チョイスする構成パーツとユーザーの手腕に関わってくる。
|
| CPUソケット背面付近の裏配線スペース。公称33mmはおよそその通り |
組み込みセッションを前に、付属品を確認しておこう。組み込みに必要なネジ類は、スタンドオフを含め計5種類で、いずれも自作PCにはお馴染みのネジばかり。ミリやインチといった、パーツ毎に使用するネジを熟知していれば、マニュアルを見ること無く組み込む事はできる。ちなみにマニュアルは付属せず、製品サイトからPDFデータをダウンロードする事になる。 付属品の中でユニークなのは「Spirit level」だろう。グラフィックスカードの水平を確認する水準器は「GPU Holder」で垂れ下がりを調整する際に使用する。通常目視で終わらせる作業だが、MSIは精確さに重きを置いているようだ。 なおそれぞれに記載したパーツ名はマニュアルに準拠。カッコ内の数字は同梱数を表している。
|
|

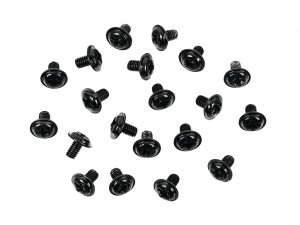

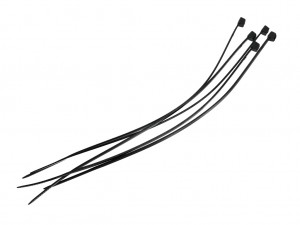

| Cable ties(x5) | Screw M3 5mm(x20) |
|
|

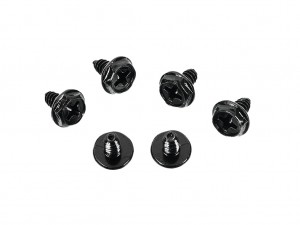

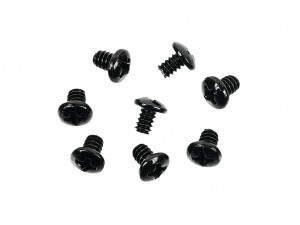

| Screw #6-32 5mm(x8) | Screw #6-32 6mm(x6) |
|
|

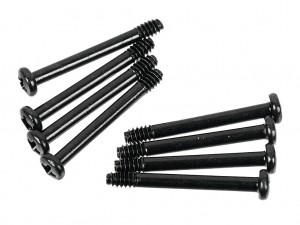

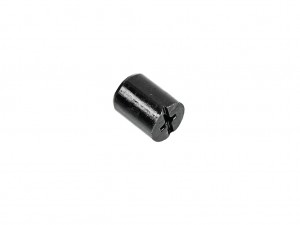

| Stand-off #6-32 6.5mm(x4) | Screw #6-32 30mm(x8) |
|
|

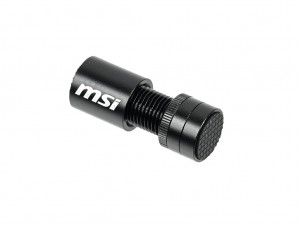

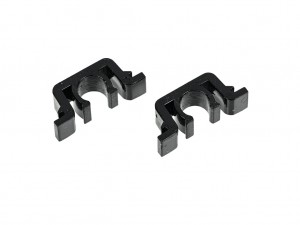

| Stand-off Mounting Tool(x1) | Spare U Clip(x2) |
|
|

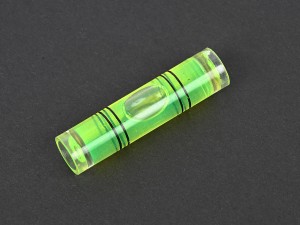

| GPU Holder(x1) | Spirit level(x1) |
| |
| Hook-and-loop fastener(x2) |
