Panoplia「R5B554070PMNV」の概要を把握したあとは、外観を眺めていこう。筐体のMSI「MAG FORGE 100M」は、奥行きが短く、高さがある縦長方形スタイルのミドルタワー筐体で、フットプリントが小さく設置場所を選ばないタイプとなっている。フロントパネルデザインは左右非対称で、中央部は斜めのバーで装飾。バー左下部分にはMSIのドラゴンロゴが付けられている。またバーの上下はメッシュ仕様で、エアフローを確保するとともに、標準装備する2基のRGB LEDファンが透けてみえる仕掛けだ。 2基のファンのLED発光色は、フロントトップ部にある「LEDスイッチボタン」で変更できる。その日の気分でフロントの彩りを手軽に変えられる訳だ。なお、アクセスポートにはMSIのロゴを模したピック形状のPowerスイッチを筆頭に、ヘッドフォンとマイク端子、2つのUSB 3.2 Type-Aポートなどが装備されている。
|

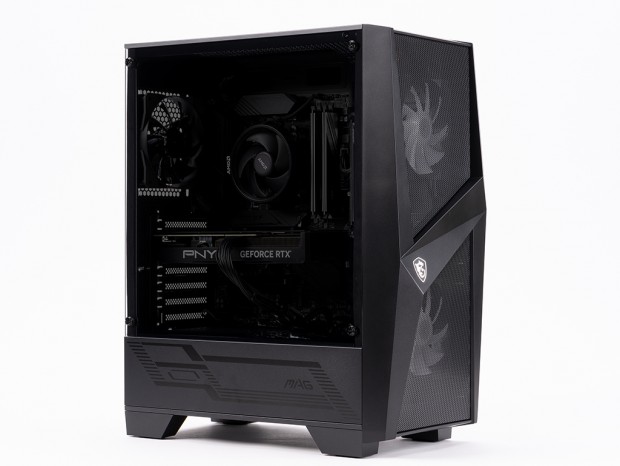

| 左サイドに強化ガラスパネルを採用し、組み込まれた各種パーツを確認できる |
|
| 右サイドは通常のソリッドタイプのパネルになっている |
|

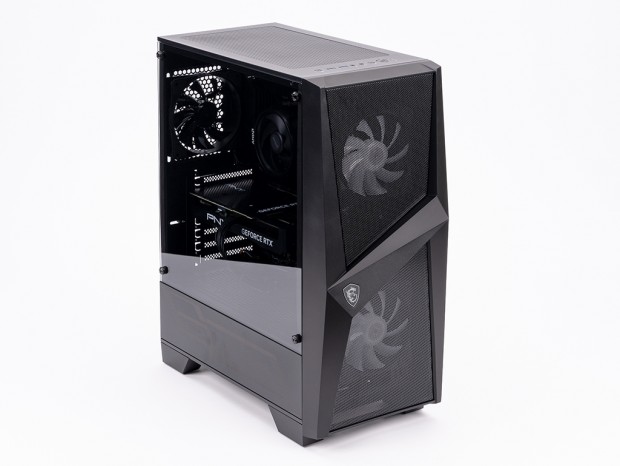

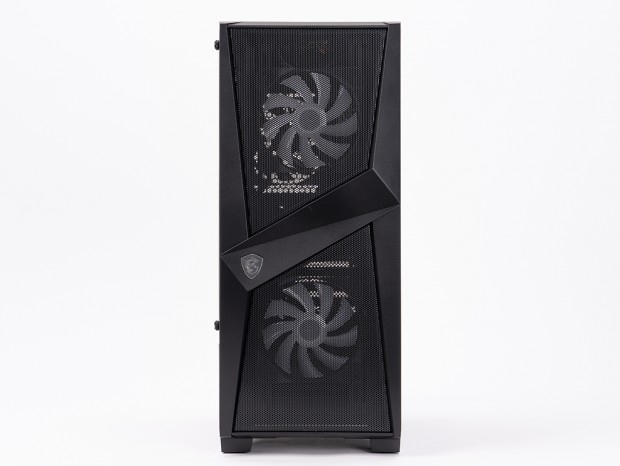

| 標準装備されている2基のRGB LEDファンを仕切る形で、斜めにバーが配されている。ドラゴンロゴの装飾が良いアクセントになっている |
|

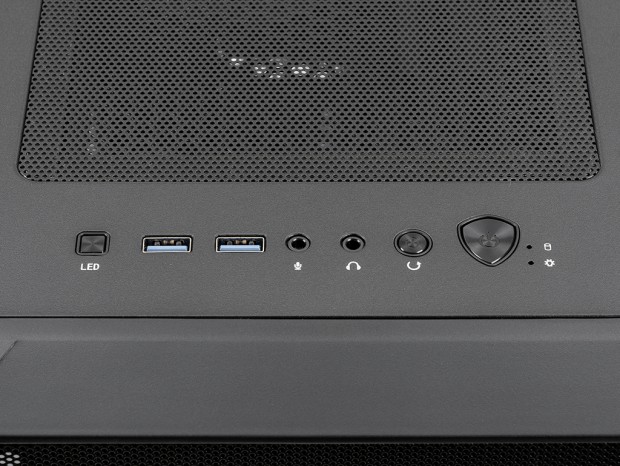

| フロントトップ部の各種アクセスポート。右端のピック形状スイッチがPowerスイッチで、左端の四角形が「LEDスイッチボタン」になる。押し間違いなく、操作できるだろう |
|

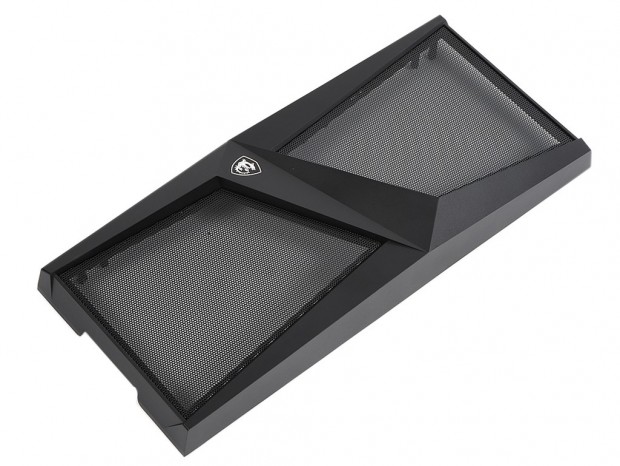

| メッシュパネルは簡単に取り外せるので、小まめに掃除できる |
|

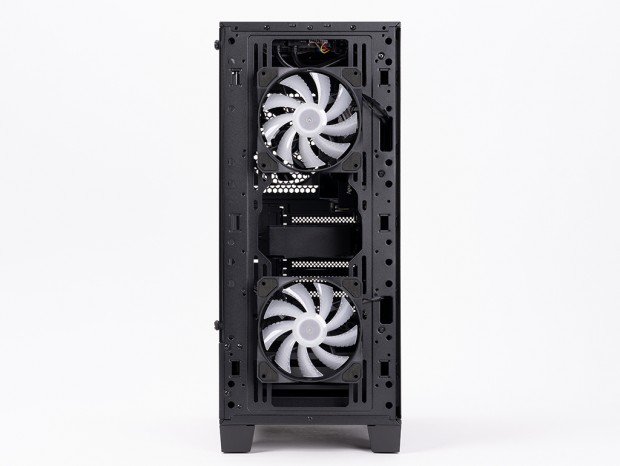

| フロントには、2基のRGB LEDファンが標準で搭載されている |
|

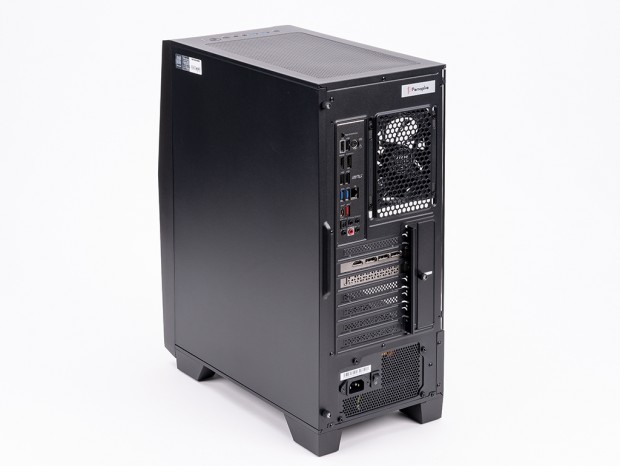

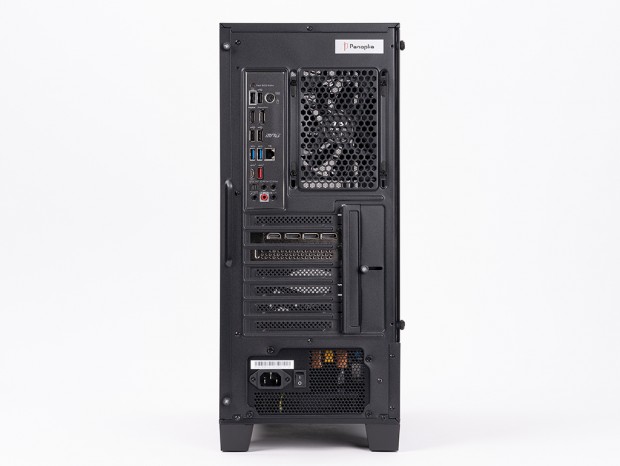

| 背面。電源ユニットを下部に備える標準的な配置になっている。また、強制排気用ファンも備わっている |
|

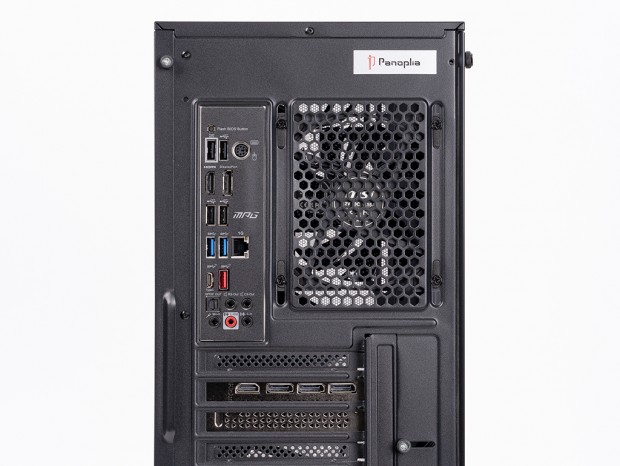

| リアインターフェイスには、計8ポートのUSBポートを備える。USBデバイスの接続に、困ることはないだろう |
|

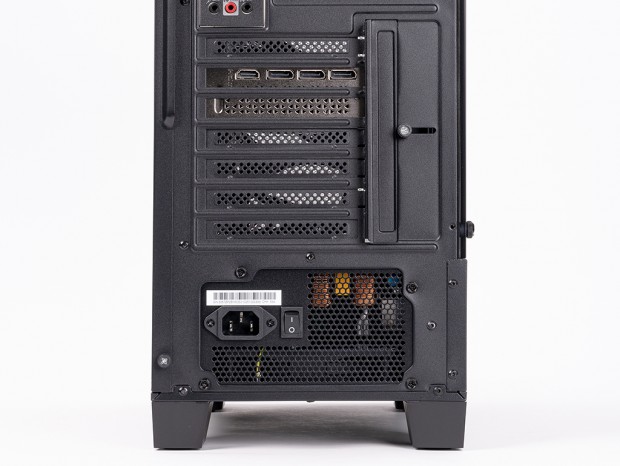

| ボトム部。グラフィックスカードの出力端子はHDMI 2.1a×1、DisplayPort 1.4a×3の4系統出力を装備する |
|
|

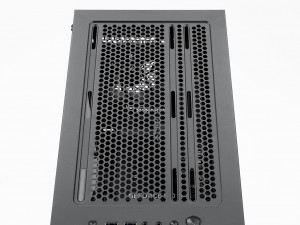

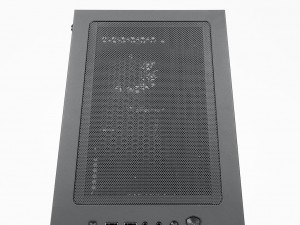

| トップ部はほぼ全面にわたって通気孔仕様で、ホコリの侵入を抑えるメッシュフィルターを装備。簡単に着脱できるマグネットタイプなので、フロントパネルとともにメンテナンスしやすい | |
|

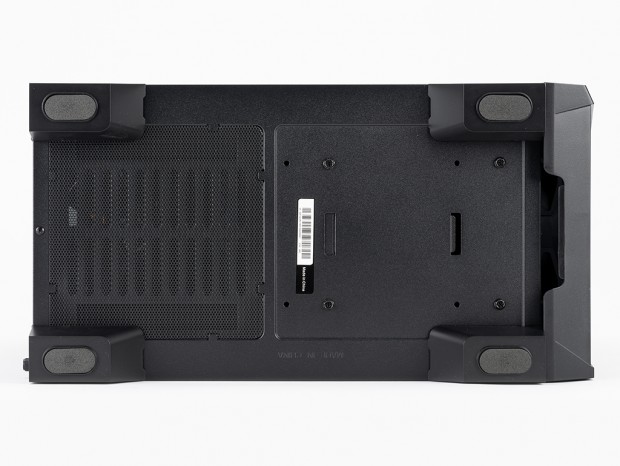

| ボトムに搭載されている電源ユニットの吸気口にも、メッシュパネルを装備する |
