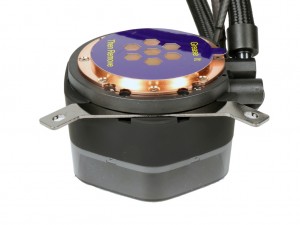

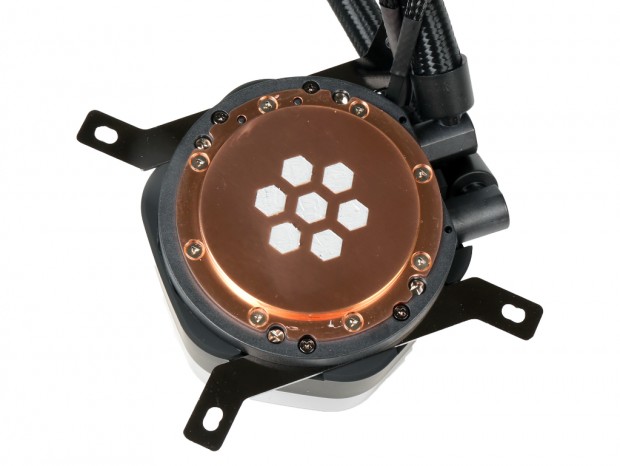

| まずウォーターブロックの溝に「Intelプラットフォーム用マウンティングプレート」を差し込み「マウンティングプレート固定用ネジ」で固定する | |
|

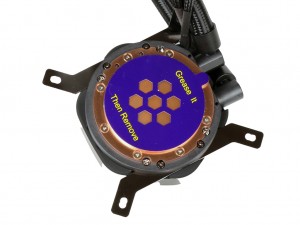

| ステンシルにもなる保護シールの上からグリスを塗布して、保護シールを剥がしておく |
|
|

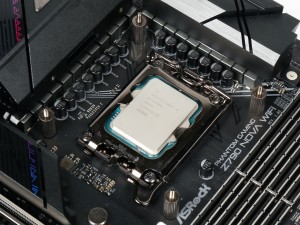

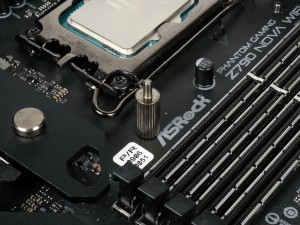

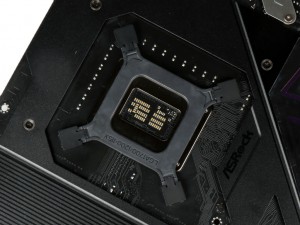

| 「Intelプラットフォーム用バックプレート」のネジ位置を外側のLGA1700用に移動して、マザーボードの裏側から装着する | |
|
|

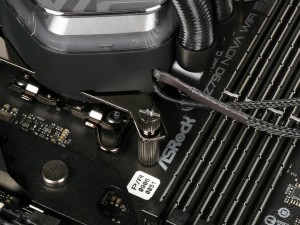

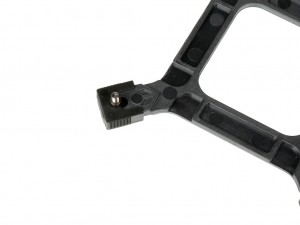

| 「Intelプラットフォーム用バックプレート」から伸びる4本のネジに「LGA1700用台座ネジ」を取り付ける | |

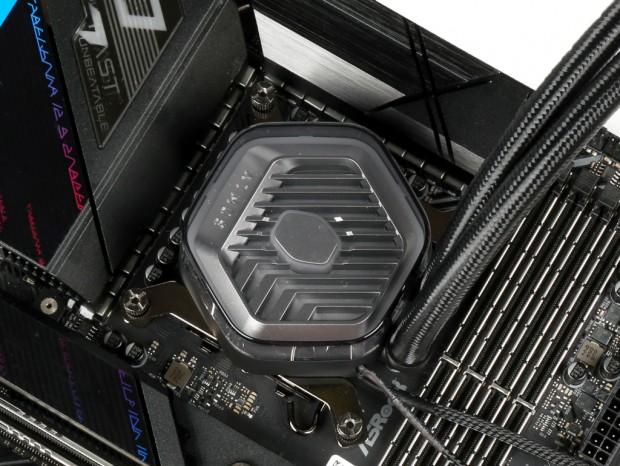

| 4本のサムスクリューを均等に締め付けて、ウォーターブロックを固定する |
|
| ウォーターブロックを取り付けたら、ラジエーターをPCケースに装着して、配線をすれば作業は完了 |
|

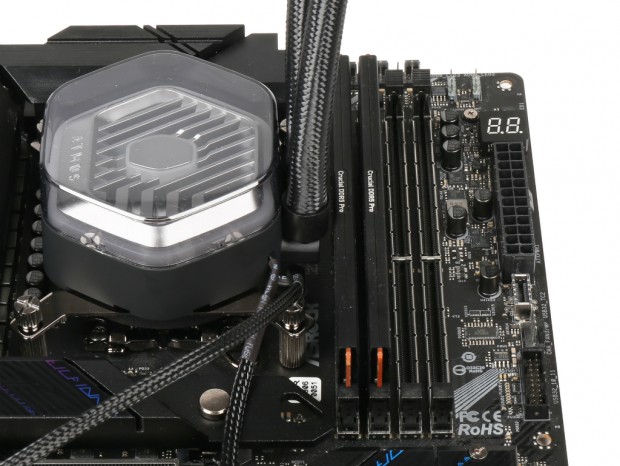

| 4枚構成を想定してCPUソケット側のスロットにヒートシンク付きメモリを挿してみたが、干渉することはなかった |
