FV270 RGBのケーブルマネジメント機構

マザーボードトレイ背面の裏配線スペースを中心とした、ケーブルマネジメント機構も重要なチェックポイント。特にFV270 RGBは背面コネクタマザーボードに対応しているため、通常の組み込みよりも多くのケーブルやコネクタがマザーボードトレイ背面に集中することになる。強化ガラス越しの左側面は極めて美しい見映えのPCが構築できる一方で、"楽屋裏”は想像以上にケーブルだらけになる事は覚悟しなければならない。

背面コネクタマザーボード用のカットとスルーホール、さらに複数の面ファスナーを備えた裏配線スペース

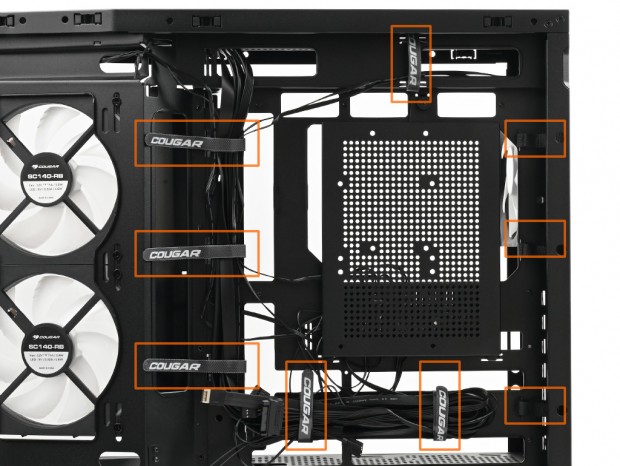

マザーボードトレイ背面を確認すると、背面コネクタマザーボード用のカット以外にも複数のスルーホールを装備。出荷時より既に4基の冷却ファンとスイッチ&アクセスポート用ケーブルで"やや混雑状況”だが、複数の面ファスナーを備えることで、それを補っている。なお肝心な裏配線スペースについては、エルミタ的・背面コネクタマザーボードに必要な裏配線スペースの40mmが確保できている。

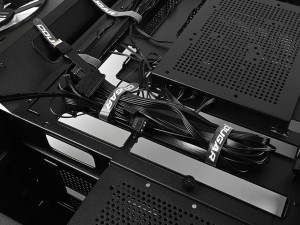

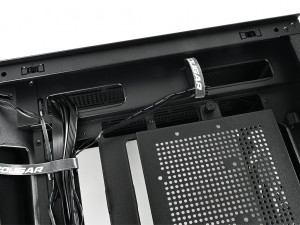

ATX補助電源ケーブルやラジエーター搭載ファンケーブル等に便利な上部スルーホール	既に配線済みのケーブルはCOUGARロゴ入り面ファスナーで結束済み

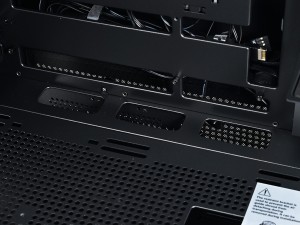

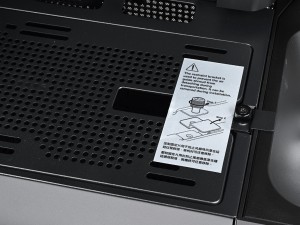

ボトムカバー天板の奥はピンヘッダへのケーブル接続に向く	ボトムカバー前方中央は実質グラフィックスカード用ケーブル専用

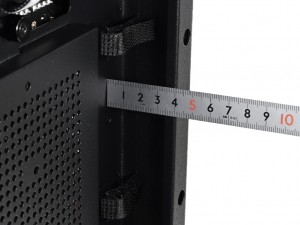

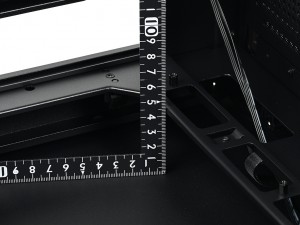

裏配線スペースを実測。CPUソケット裏手など最大で40mmが確保できている

COUGAR「FV270 RGB」の付属品総点検

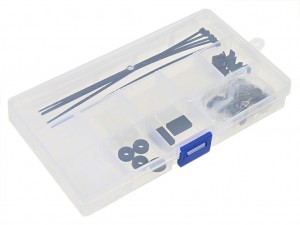

ここで付属品を確認しておこう。組み込みに必要なパーツ類は、2つのアクセサリーBOXに収納され、本体を保護する高発泡ポリエチレン製緩衝材の天板部に埋め込まれていた。ちなみにアクセサリーBOXその1(黒箱)には「Vertical graphic card holder」とマニュアル、半透明の開閉ボックスには各ネジ類などが仕切り板により整然と収納されている。

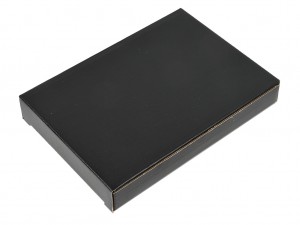

アクセサリーBOXその1	アクセサリーBOXその2

ネジ類は比較的オーソドックスで、「2.5″ SSD step screws」や「2.5″ SSD rubber mounts」といったモデル専用パーツも同梱されていた。そのほとんどはマニュアルにイラスト入りで名称が記されているが、ハンドスクリューや保守用としてプラスチック製のキャッチ用留め具(ツールフリー式パネルの固定具)も付属している。

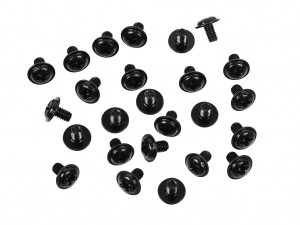

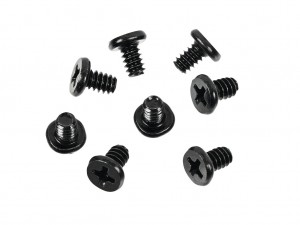

3.5" HDD screws(x8)	Screws for motherboard & 2.5" SSD & VGA riser cable(x23)

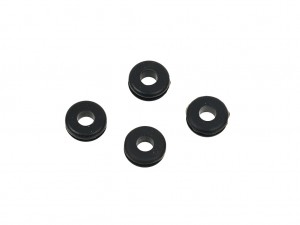

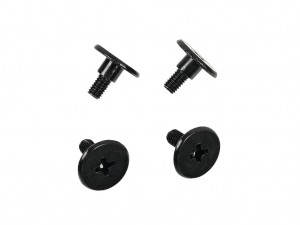

2.5" SSD step screws(x4)	2.5" SSD rubber mounts(x4)

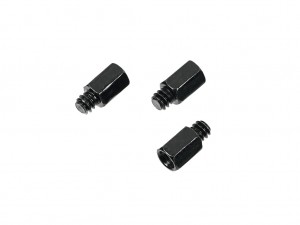

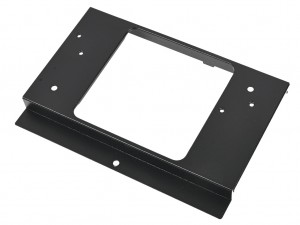

Vertical graphic card holder(x1)	Stand-off for motherboard & VGA riser cable(x3)

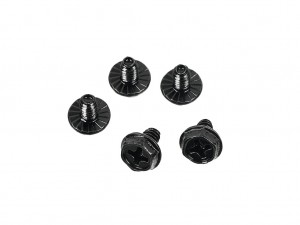

Power supply screws & Vertical graphic card holder(x5)	Stand-off socket attachment(x1)

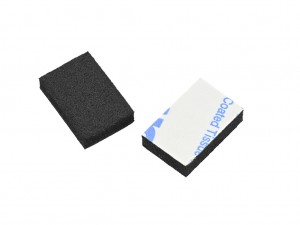

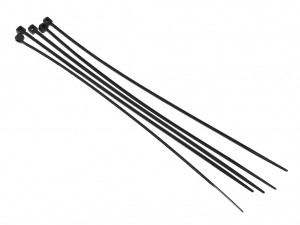

Adhesive foam pads for graphic card holder(x2)	Cable ties(x5)

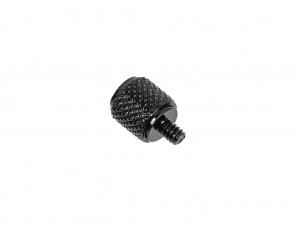

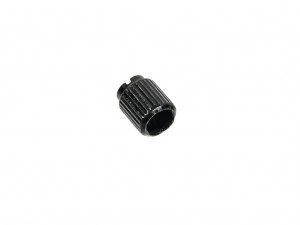

マニュアル	ハンドスクリュー

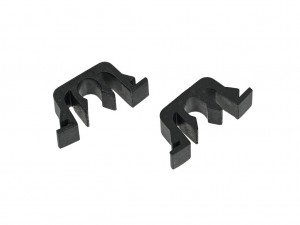

キャッチ用留め具(保守用)
