| 製品には計3組（6本）のファンクリップが付属するため、背面にも冷却ファンを増設できる |
|

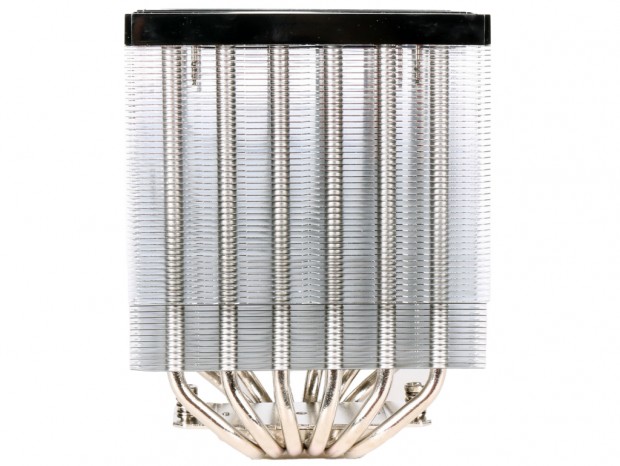

| ヒートシンクの高さは157mmで、一般的なミドルタワーPCケースなら問題なく使用できる。また幅は冷却ファンにピッタリ収まるよう120mmサイズに設計されている |
|

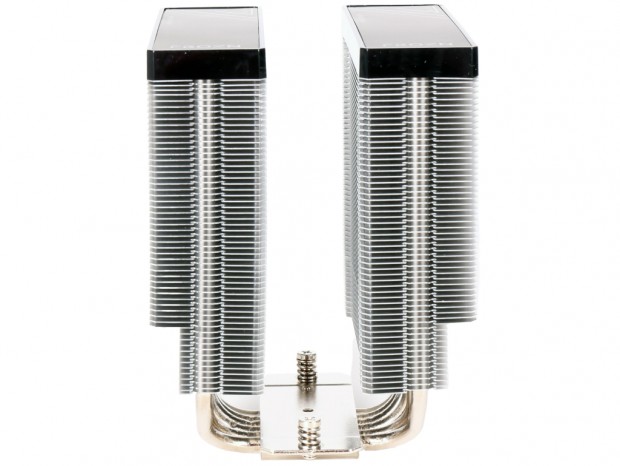

| 前後のヒートシンクやヒートパイプの形状は全く同じ。なお今回のサンプルでは向かって右側のヒートシンクがわずかだが内側に傾いていた |
|
| アルミニウムフィン「Micro Wave Fin」は全56枚で、フィンの間隔は実測で約2.5mm |
|

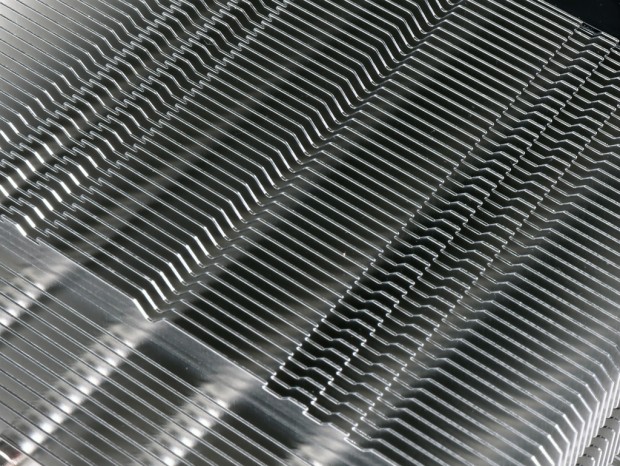

| 「Micro Wave Fin」は、放熱面積を稼ぐため、複雑な形状にカットされている |
|

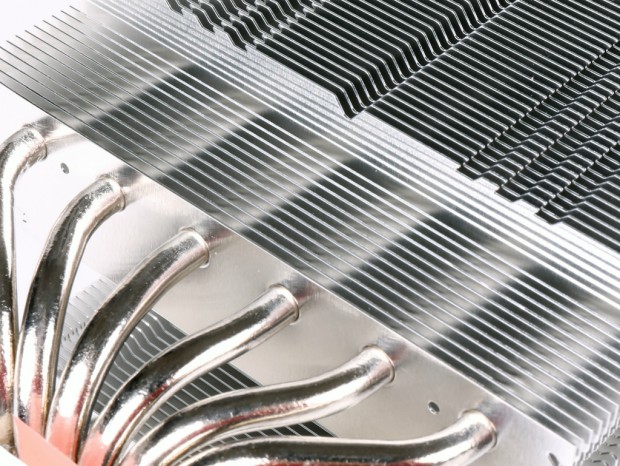

| 下12枚分（約25mm）のヒートシンクは周辺コンポーネントと干渉しないようカットされている |
|

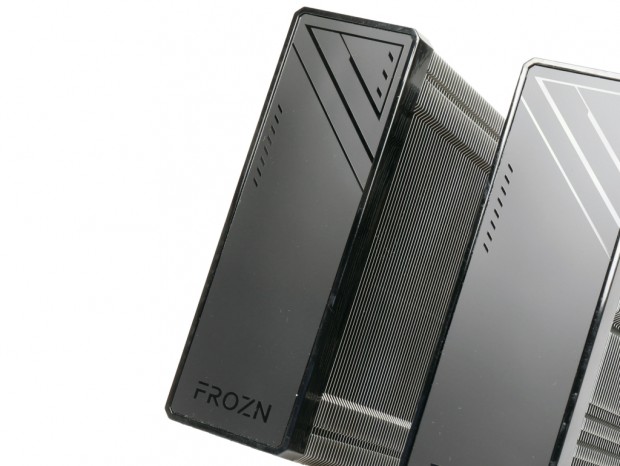

| トップ部分には厚さ約10mmのプラスチック製化粧カバーを実装 |
