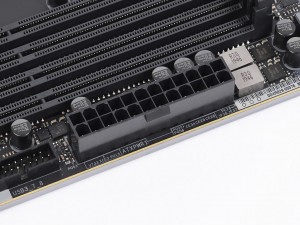

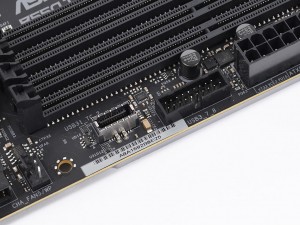

| ATX 24pinコネクタにも8+8pin補助電源コネクタと同じ「高密度電源コネクタ」を採用 | フロントUSB3.2ポートはType-CとType-A用の2種類を搭載 |
|
|

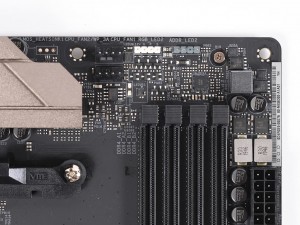

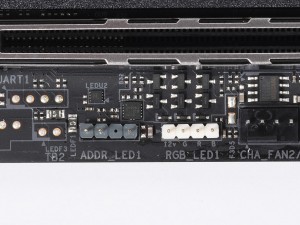

| LED端子はARGB 5V/3pin、RGB 12V/5pinともそれぞれ基板下中央に加え、基板右上にも実装。CPUクーラーなどのイルミネーションを接続しやすくなった | |
|
|

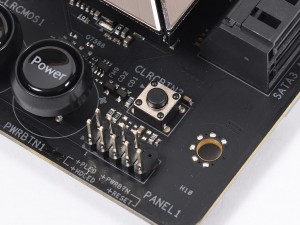

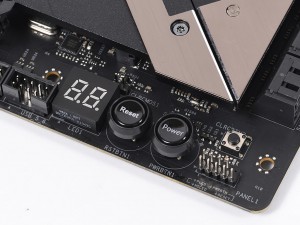

| CPUのチューニングや仮組み時に便利な「Smart Switches」も搭載 | |
|
|

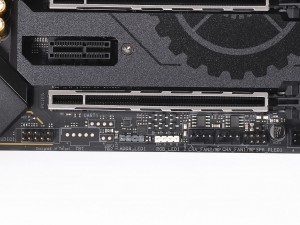

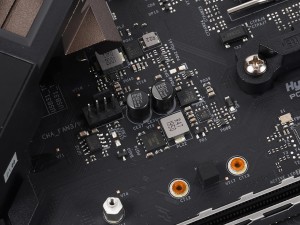

| 4pinファンコネクタは、計7基搭載しており、よほどのことがない限り不足することはないだろう | |
|
|

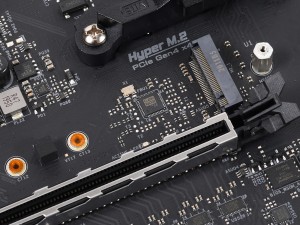

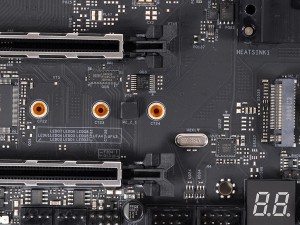

| PCI-Express4.0用のスイッチングチップPericom Semiconductor「PI3EQX16」 | PCI-Express3.0用のスイッチングチップNXP「CBTL04083B」 |
|
|

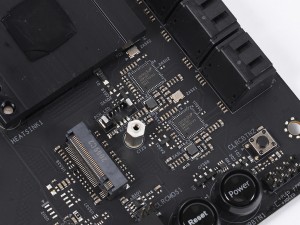

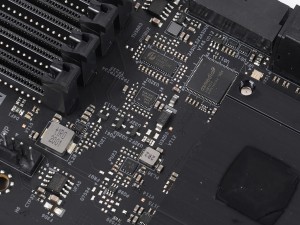

| SATA3.0（6Gbps）コントローラASMedia「ASM1061」は2基搭載 | USBハブコントローラASMedia「ASM1074」とType-CスイッチングチップASMedia「ASM1543」 |
|
|
| 「BIOS Flashback」用チップ | USB3.1 Gen.2リドライバ「PI3EQX1004B」 |
|
|

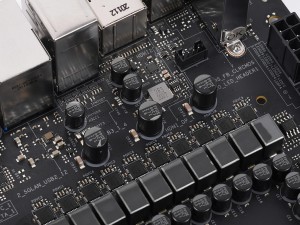

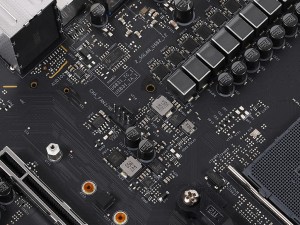

| オーディオ回路以外のコンデンサはすべて「ニチコン12Kブラックキャップ」 | |
|

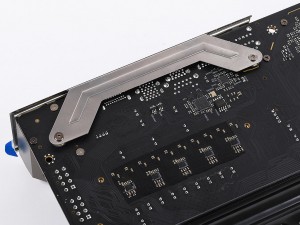

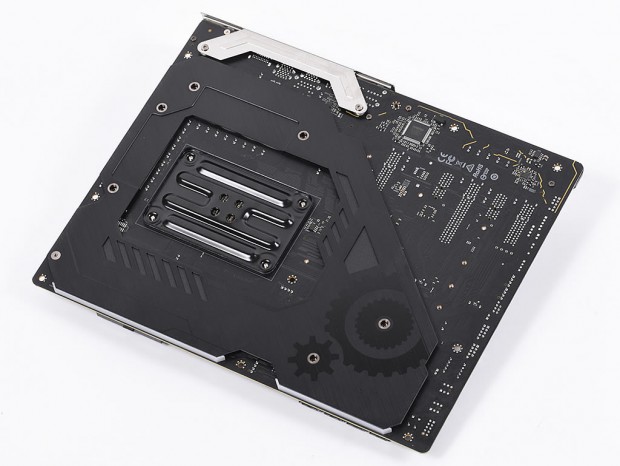

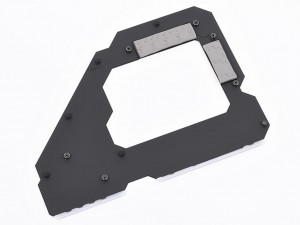

| 基板裏面には、大型CPUクーラーによる基板の歪みを防止するため「Metal Backplate」を搭載 |
|
|

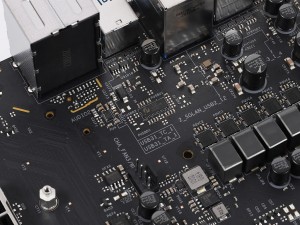

| 電源回路部分にはサーマルパッドが貼り付けられ、MOSFETの冷却効果もあるという | リアインターフェイス付近には、2.5ギガビットLANチップIntel I225-Vを搭載 |

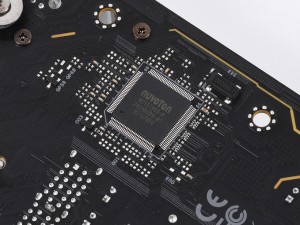

| I/OコントローラNuvoton「NCT6796D-R」も基板裏面に実装されていた |
