増設M.2 SSDの下準備の最終工程に進んでいこう。工程は3段階で、まずは底面カバーに貼り付けたサーマルパッド（大）のブルーシールを剥がし、基板表面を上にして「CSSD-M2B2TPG3VNF」を底面カバーの最後部に合わせて取り付け。続いて、上面ヒートシンクのブルーシールを剥がしたら、上面ヒートシンクと底面カバーのネジ位置を確認しながら「CSSD-M2B2TPG3VNF」に軽く押しつけて装着。最後に付属品のネジを袋から出して、上面ヒートシンクと底面カバーを固定しよう。
|
|

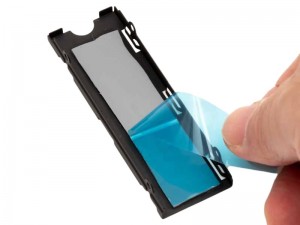

| M.2 SSD取り扱い時は、端子部に触れないように注意したい | まずは底面カバーのブルーシールを剥がそう |
|

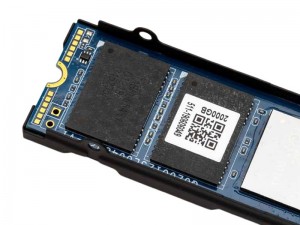

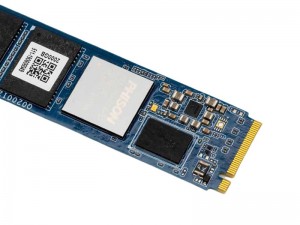

| 「PG3VNF」シリーズは製品シールが貼られていない方が基板表面になる |
|
|

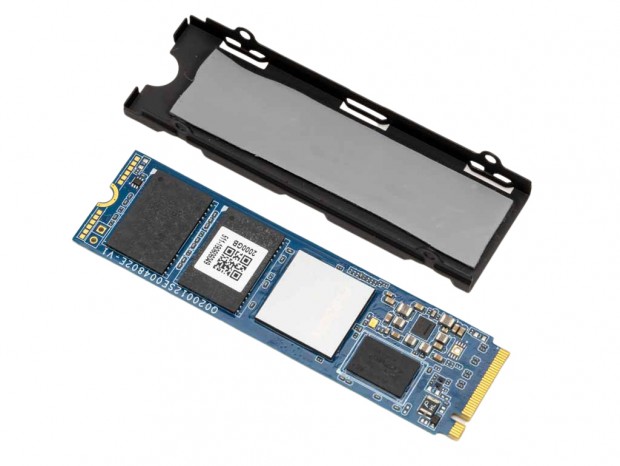

| 「CSSD-M2B2TPG3VNF」を、底面カバー最後部に合わせて取り付け。とくに押しつける必要はなく、位置を合わせて置く感じで問題ない | |
|
|

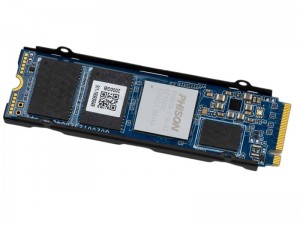

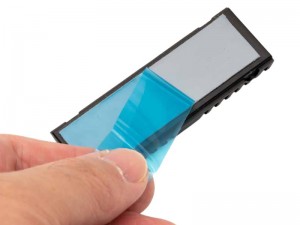

| 第1段階の完了状態だ | 第2段階は上面ヒートシンクの取り付けだ。まずはブルーシールを剥がす |
|
|

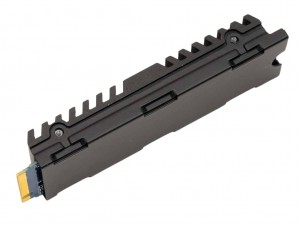

| 側面のネジ位置を確認しながら、上面ヒートシンクを底面カバーに取り付ける | |
|
|

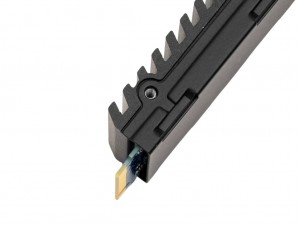

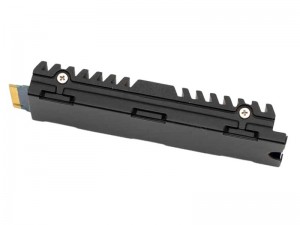

| ネジ穴位置が合っていれば取り付けは完了。最終段階に進もう | 精密ドライバー ＋0を使って、ネジを締めよう |
|
|

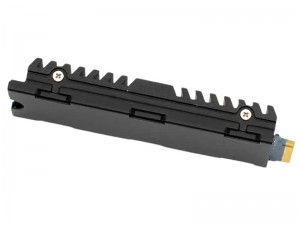

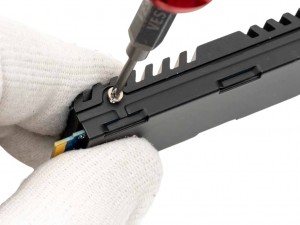

| 左右側面4箇所のネジを、対角線で締めていこう | |
|
|

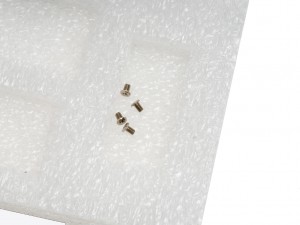

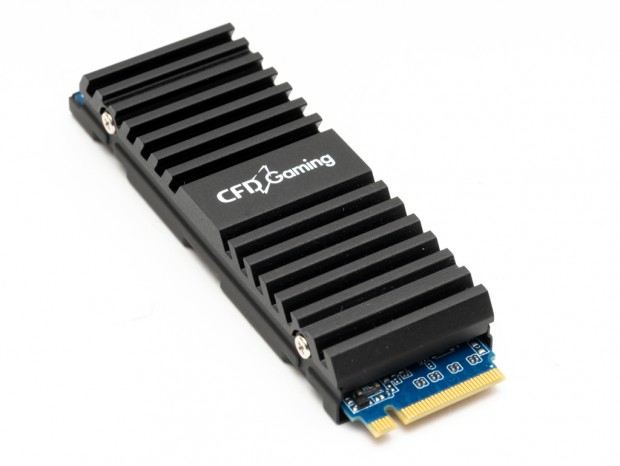

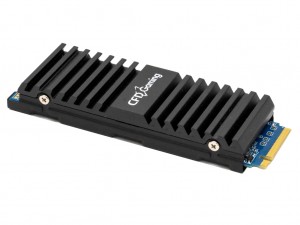

| しっかりとネジを締め込んだら完成だ | 固定ネジは無くさないように、「HSN-TITAN」が入っている緩衝材に入れておくのもおすすめ |
