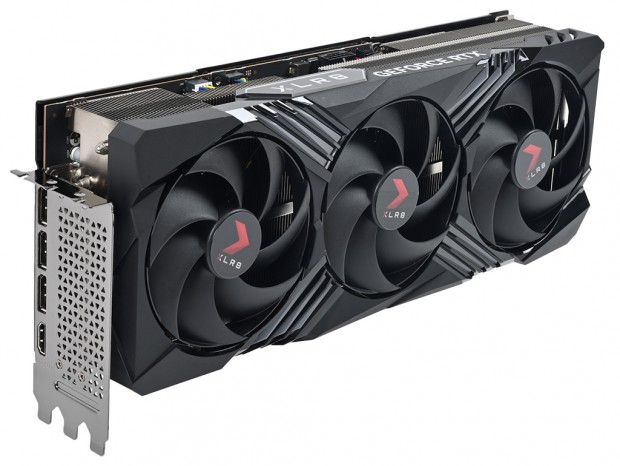

| トレードマークの3連ファンクーラーを含め、本体を外側からチェックしていく |
ここからは、パッケージから取り出した「GeForce RTX 4080 VERTO EPIC-X ARGB」の本体を実際に眺めて観察していこう。カードサイズは全長331.8mm、幅136.8mm、厚さ71.1mmという雄大なもので、他のGeForce RTX 4080グラフィックスカードと同様に、かなり大型の設計になっている。 その大きさの大半は、3連ファンを並べた巨大なオリジナルクーラーが占める。ファンカバーを含めて実質4スロットを占有する構造になっており、ヒートシンクは相当な分厚さだ。背面には放熱用に加えてカードの剛性を高める効果があるバックプレートを装備。その先端はファンの風がそのまま吹き抜けるスルー構造になっている。
|

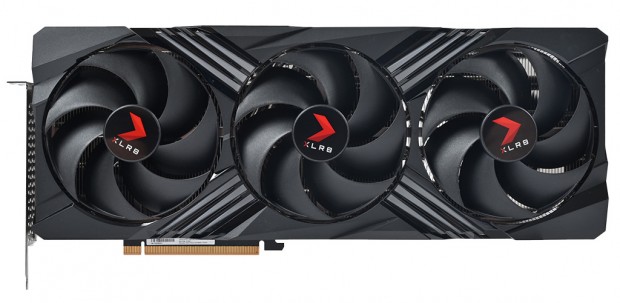

| クーラーカバーには、100mm径のダブルボールベアリングファンが3つ取り付けられている |
|

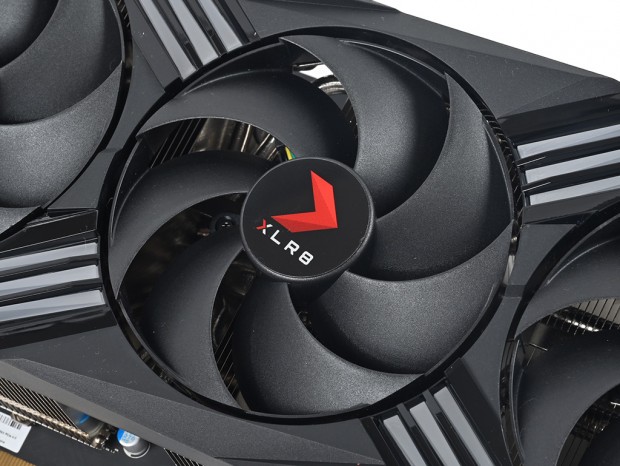

| 冷却ファンをアップで観察。それぞれのインペラはシンプルな形状ながら、直進性を高めるためか外周にはガイドが設けられている |
|

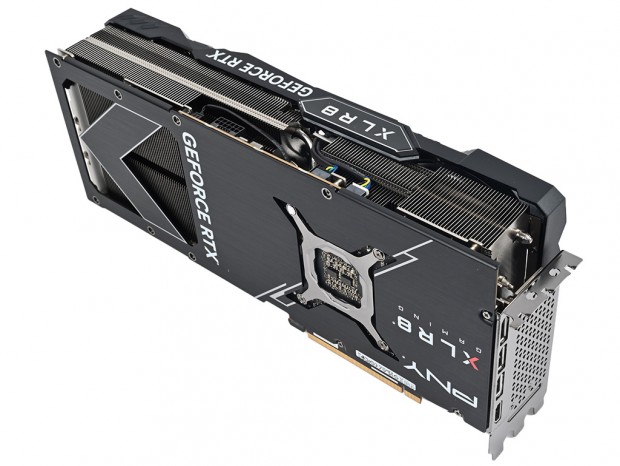

| 3スロットをはみ出すクーラーの重厚さがよく分かる上からのカット。背面にはバックプレートを備えている |
|
|

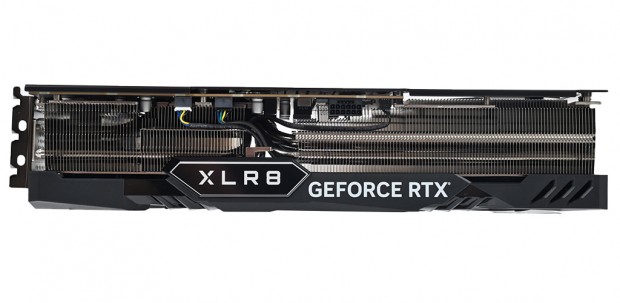

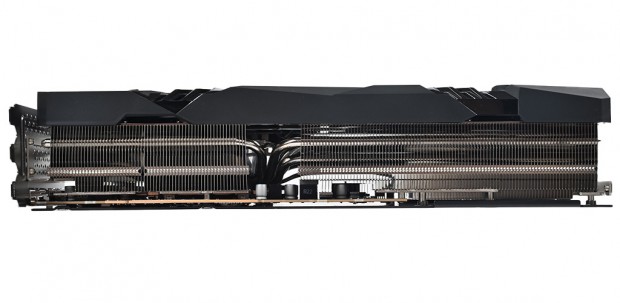

| 厚みのほとんどを稼いでいるのは、多数のヒートパイプが巡らされた巨大なヒートシンクだ |
|
|

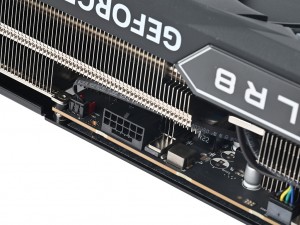

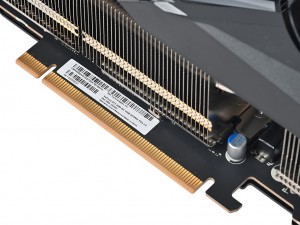

| 補助電源コネクタは12+4pin構造の12VHPWR×1を備えている | バスインターフェイスはPCI Express 4.0(x16)に対応する |
|
|
|

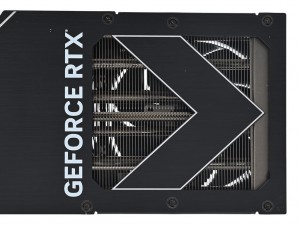

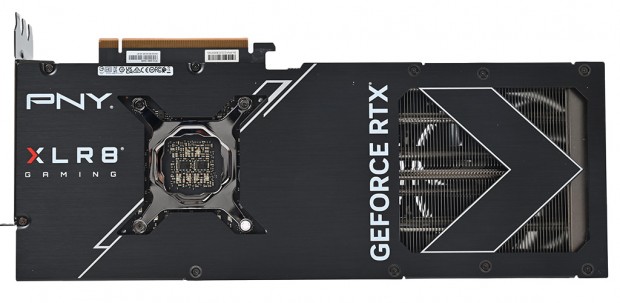

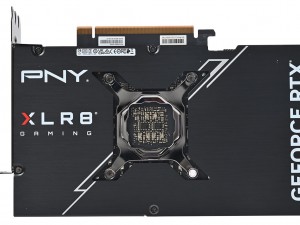

| 基板だけでなく、カード先端までの背面すべてを覆っているバックプレート。先端部分は吹き抜け構造で、ファンの風がそのままPCケース内のエアフロー構築に貢献する | |
|

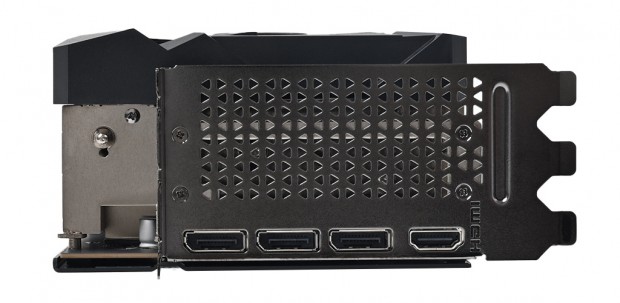

| 画面出力は、DisplayPort 1.4a×3、HDMI 2.1a×1の4系統。ブラケットには三角形状の通気孔が多数開けられている |
