Intel ASUS マザーボードマザーボード Intel ASUS

低ノイズ設計の高音質オーディオ回路「ROG SuremeFX 7.1」

「ROG STRIX Z790-F GAMING WIFI」には、7.1chサラウンドに対応したRealtek「ALC4080」ベースのオーディオ回路「ROG SuremeFX 7.1」が搭載されている。S/N比が出力120dB/入力113dBという低ノイズな高音質設計になっており、最大32bit/384kHzの再生に対応。音響専用の「プレミアムオーディオコンデンサ」を実装するほか、「SupremeFX Shielding Technology」により基板レベルでメイン回路から独立した設計になっている。

オーディオチップにはRealtek「ALC4080」を採用。チップは「オーディオカバー」で保護されているほか、回路には音響専用のコンデンサが実装されている

基板レベルで回路を分離させることで、メイン基板からのノイズ混入を防ぐ設計になっている

高速ネットワークや多数のUSBを備える充実のバックパネル

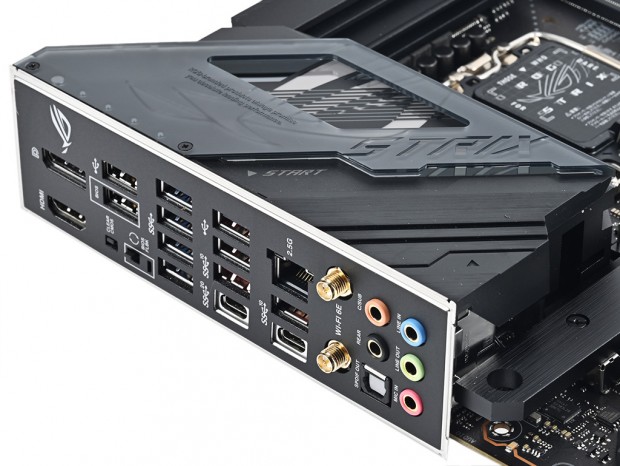

リアパネルには一体型の「プリマウントI/Oシールド」が装着されている

システムの使い勝手を左右する要素でもある、バックパネルインターフェイスをチェックしておこう。まずUSBポートは、USB 3.2 Gen2x2 Type-C×1、USB 3.2 Gen2 Type-A×2、USB 3.2 Gen2 Type-C×1、USB 3.2 Gen1 Type-A×4、USB 2.0×4という構成。ネットワークはIntelチップによる2.5ギガビットLANを搭載するほか、Wi-Fi 6E用のアンテナ端子を備えている。そのほか、CMOSクリア用ボタンやCPUなしにBIOSアップデートが可能な「BIOS FlashBack」用のスイッチ・対応USBポートも搭載。画面出力はDisplayPortとHDMIの2系統だ。

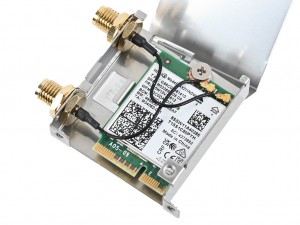

Wi-FiモジュールはWi-Fi 6Eに対応するIntel AX211が組み込まれている

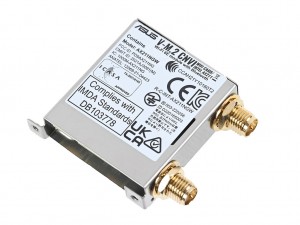

製品にはWi-Fi+Bluetooth用の大型ブレードアンテナが付属。安定したワイヤレス通信が可能だ

ファンコネクタ・RGBピンヘッダのレイアウト
