| イラストメインで分かりやすい付属マニュアル。まずは手順を確認し、組み込み作業を開始しよう |
|
| LGA1700の取り付け後。Deepcoolの標準的なマウンティングパーツ、固定方法だが、熱伝導グリスが、均等に広がっているのがわかる。CPUと受熱ベースプレートの密着度は優秀だ |
|
|
| Intel用マウンティングブラケットを付属のネジで固定する | バックプレートのネジ位置を調節する。Intel LGA1700は外側にずらす |

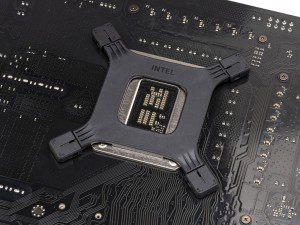

| バックプレートを取り付け。マスキングテープなどで、仮止めしておくと作業しやすい |
|
|
| バックプレートのネジ部分に、Intel LGA1700用スタンドオフを取り付ける | |
|
| 4箇所に取り付ければ、ウォーターブロックの固定準備は完了する。なお、スタンドオフでバックプレートは固定されるので、仮止めしたマスキングテープなどは外しても大丈夫だ |
|
|
| ポンプカバーを外した、ウォーターブロックを取り付ける | ウォーターブロックを、付属のつまみネジで、まずは仮締め。その後、対角線上のネジを均等にしっかりと締める |
|

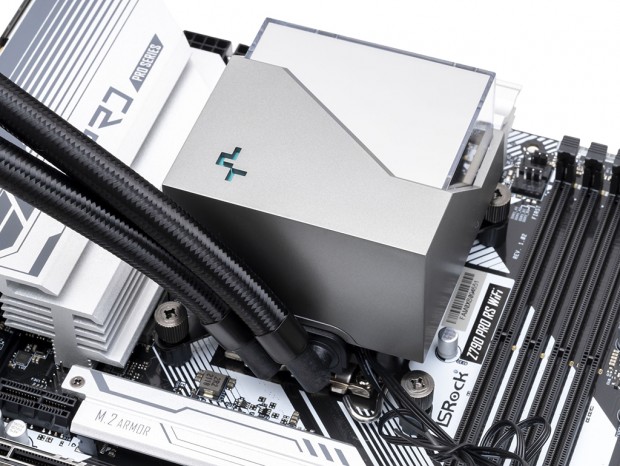

| ポンプカバーを戻して、配線すれば取り付けは完了だ |
