Antec「P20C」内部構造チェック

凝ったフロントパネルを筆頭に、外観周りをチェックしたところで、P20Cの内部構造に迫って行こう。リアパネルの様子から、内部のレイアウトはおおよそ検討が付くワケだが、Antecならでは、またはモデル特有の仕掛けなどをくまなく見つけて行きたい。

マザーボードトレイ

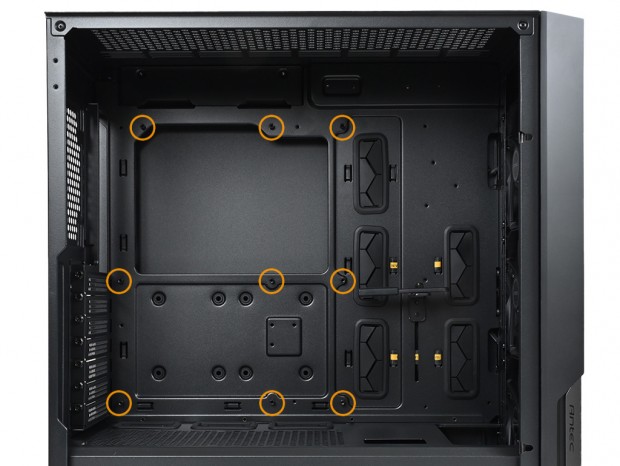

内部構造チェックの一番手として、マザーボードトレイをチェックする。4mm厚強化ガラスを取り払いトレイ面を確認すると、合計9本のスタンドオフが装着されている。言うまでもなくATX規格マザーボードの標準的な本数で、近頃のPCケースでは出荷時よりこの状態だ。なお、マザーボードの固定位置を仮留めできる、段差付きスタンドオフは装着されていない。

ボトムカバー（シュラウド）

ミドルタワーPCケースの定番のひとつ、ボトムカバー(シュラウド)。内部高は実測で約100mmと、多くのPCケースが採用する95mmよりも若干高い。天板には通気孔やグロメット付きのスルーホールを備え、内部には後方に電源ユニット、前方にドライブベイの各搭載スペースが確保されている。

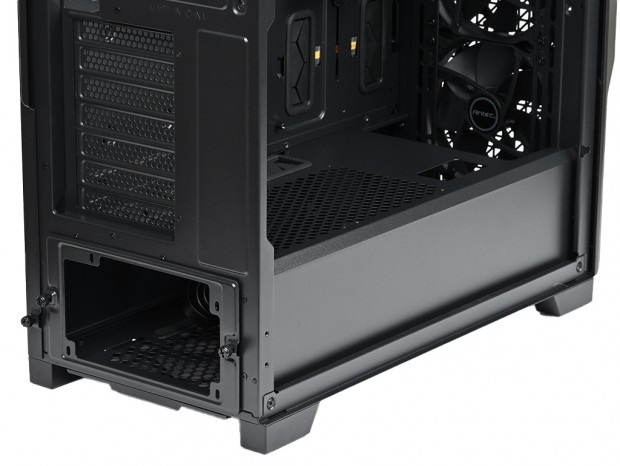

通常より約5mmほど内部高に余裕を持たせたP20Cのボトムカバー。シャーシにはリベットで固定されており、着脱は考慮されていない

冷却ファンレイアウト（1）：フロントファン

• 冷却ファン：120/140mm x3基(120mm x3基標準装備)
• ラジエーター：120/140/240/280/360mmサイズ

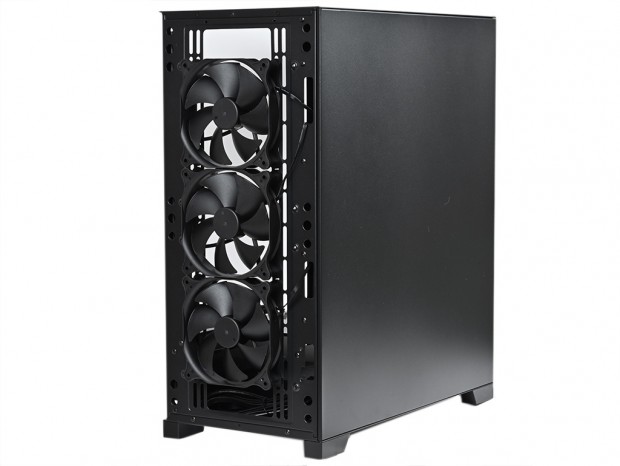

ここからはポイント別に、P20Cの冷却ファンおよびラジエーターレイアウトを解説する。まずチェックするのはフロントファンだ。P20Cは出荷時より3基の120mmファンが標準で装備されている。LEDは非搭載のPWMファンで、回転数や騒音値などの詳細スペックは開示されていない。

スペックは非公開ながら、120mmファン(PWM対応)が3基標準装備。電源供給には付属の4分岐ケーブルが便利だ

なおこのスペースには140mmファン3基に換装が可能なスリットタイプのネジ穴を用意。ラジエーターは120/140/240/280/360mmサイズが搭載できるよう、設計されている。ハイエンド志向のCPUを搭載するシステム構築にも、準備は万全というワケだ。

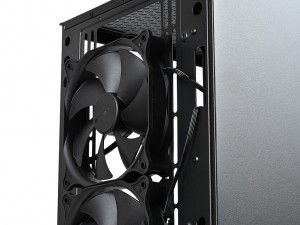

標準装備の120mmファンは7枚ブレードのPWM対応モデル。シャーシ側フロントパネルには、背面からテーパーネジ留めされていた

冷却ファンレイアウト（2）：トップファン

• 冷却ファン：120mm x3基/140mm x2基
• ラジエーター：120/140/240/280/360mmサイズ

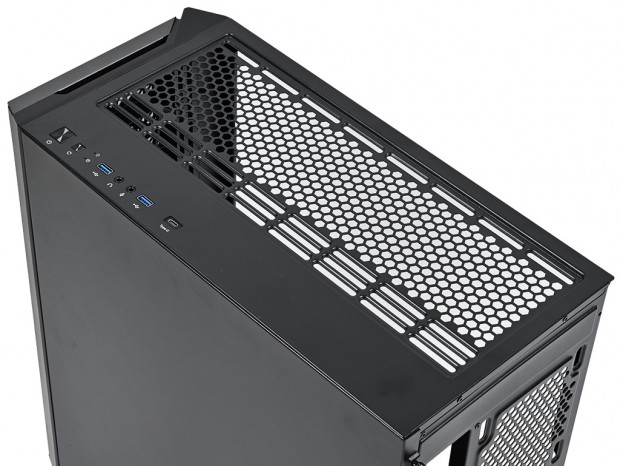

トップパネル部にも120mmファン3基または140mmファン2基が増設できる。さらにラジエーターはフロントパネル同様、120/140/240/280/360mmサイズをサポート。CPUソケットに近いとあって、水冷構成の場合はこのポジションが最も選択されるはずだ。

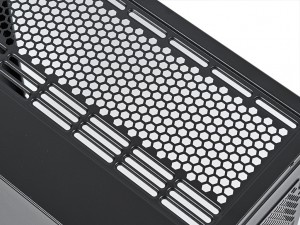

冷却ファンおよびラジエーター増設用のネジ穴はスリットタイプ。いずれも幅約40mmのストロークで、搭載ポジションの調節に対応。通気孔は強度も確保できるハニカム状に打ち抜かれていた

冷却ファンレイアウト（3）：リアファン

• 冷却ファン：120mm x1基
• ラジエーター：120mmサイズ

リアファン搭載スペースには、120mmファンが1基増設可能。最もベーシックな120mmサイズラジエーターも搭載ができる。ネジ穴はスリットタイプを採用し、約40mmのストローク幅を確保。冷却ファンまたはラジエーター固定位置の微調整ができる。

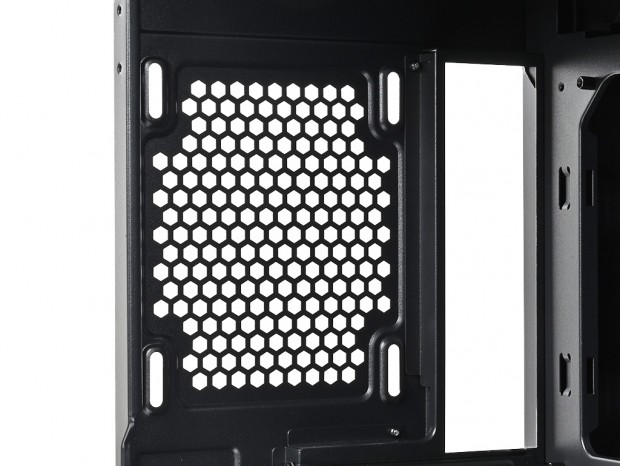

ハニカム状の通気孔を装備。オプション扱いだが、CPUおよびVRM周辺の熱を常時排出させるには、冷却ファンを積極的に増設したい

冷却ファンレイアウト（4）：電源シュラウドファン

• 冷却ファン：120mm x2基

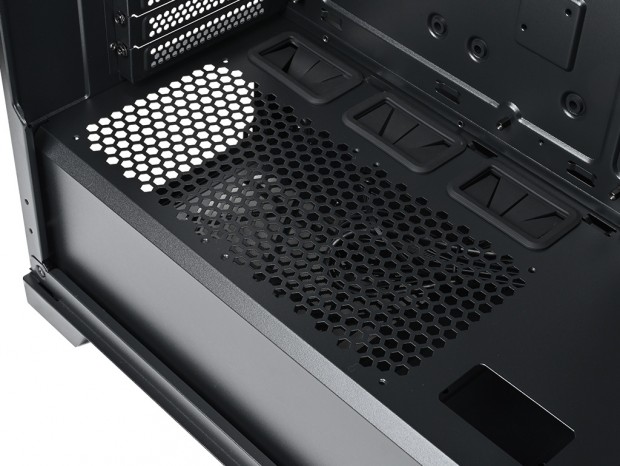

ボトムカバー天板部には通気孔が設けられており、このポジションには120mmファンが2基増設できるとされている。この仕掛けは以前詳細検証を行った「FLUX」シリーズでも採用されており、付属の「逆回転ファン」を搭載する事により、提唱する「F-LUX PLATFORM」が完成する。 ただしP20Cは勝手が違い、搭載できるネジ穴はあるものの、逆回転ファンはもとより、通常よりも長い「逆回転ファン固定用ネジ」も付属していない。さらに、F-LUX PLATFORMの特徴である右サイドパネル後方下部の通気孔もない。マニュアルや製品サイトに増設可能の記載はあるものの、実用的であるかは極めて怪しげ。ここは「DP503」「DP505 White」共通筐体である事を思い出し、その名残といった解釈になろう。

120mmファン2基を並べて固定できるものの、やや現実的ではない
