次に裏配線を中心とした、ケーブルマネジメント機構を見ていこう。マザーボードトレイ裏面を確認すると、前方縦2列にグロメット付きスルーホールが計5口用意され、さらにボトムカバー天板付け根部分にも3口を装備。これらを中心に、ケーブルマネジメント機構が成り立っている。結束バンドや面ファスナーを固定するフックも要所に配置されているため、この手の作業があまり得意でない人でも、容易にケーブル配線ができそうだ。なお裏配線スペースは公称値23mmとされる。

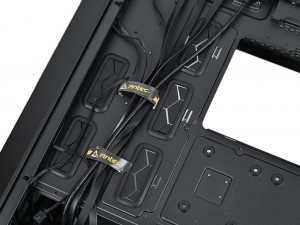

| 出荷時より配線済みのケーブルは2つのAntecロゴ入り面ファスナーにより既に整頓されている。この縦ラインが裏配線のキモで、グロメット付きスルーホールや結束バンド用フックなどを駆使して上手に配線を行いたい |
|
|

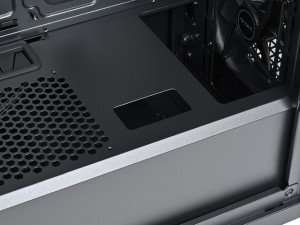

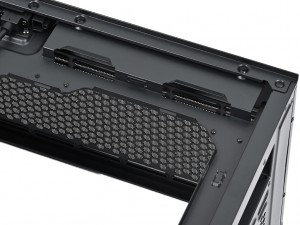

| ATX補助電源ケーブルや増設した冷却ファンケーブル等が通せる上部のカバー付きスルーホール | ボトムカバーに設けられたスルーホール。PCIe用補助電源ケーブルの配線はここを活用したい |
|
|

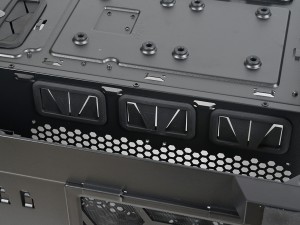

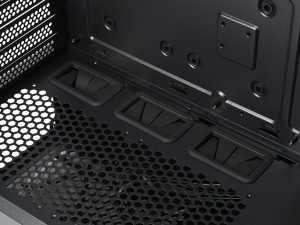

| ボトムカバー付け根部分のグロメット付きスルーホール。電源ユニットに最も近い場所であり、各種ヘッダピン等もここを利用することになろう | |
組み込みセッションを目前に、付属品を総点検しておく。組み込みに必要なネジ類は、2つに分かれて袋詰めされ、3.5インチHDD幅の白いアクセサリーBOXに収納。シャドウベイユニットの専用トレイに装着された格好で梱包されている。内容物を見ると、お馴染みのワッシャー付きミリネジや六角インチネジをはじめ、タイプ違いのインチネジ(ナベネジ)、ピンタイプでモデル特有のSSD固定用ネジ等があり、結束バンドや面ファスナーといった配線用品、PWMファン電源4分岐ケーブルも収納されていた。 なおマニュアルは製品サイトからPDFでダウンロード可能。同梱品に固有の名称はないため、ここでは一般的な呼び名で各々を示し、カッコ内は同梱数を記した。
|
|

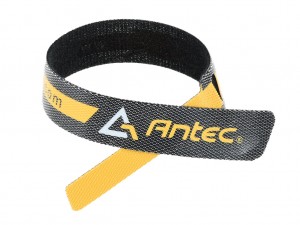

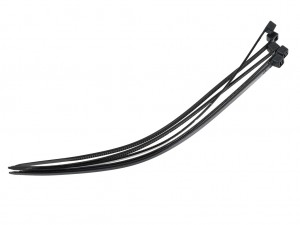

| 結束バンド(x5) | Antecロゴ入り面ファスナー(x1) |
|
|

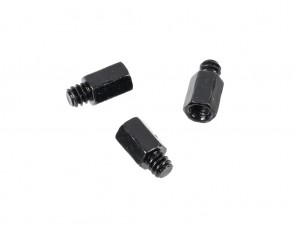

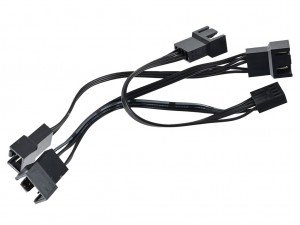

| PWMファン電源4分岐ケーブル(x1) | スタンドオフ(x3) |
|
|

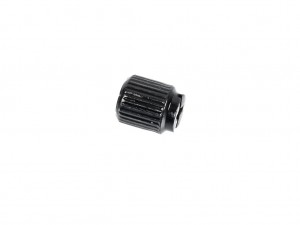

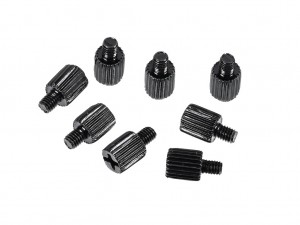

| スタンドオフ用ソケット(x1) | SSD固定用ネジ(x8) |
|
|

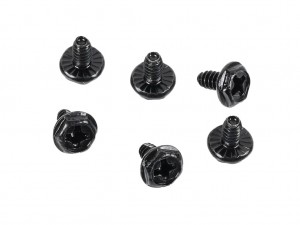

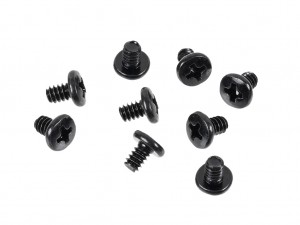

| 六角インチネジ(x6) | インチネジ(x18) |
|
|

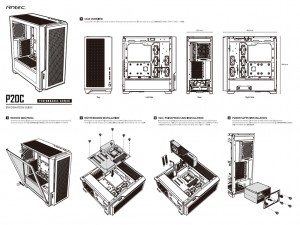

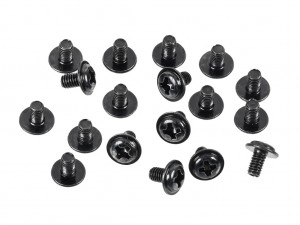

| ワッシャー付きミリネジ(x18) | マニュアル |
