画像セッションの最後は、基板を確認していこう。基板は実測約202mmで、電源回路は9＋1フェーズ構成になる。
|

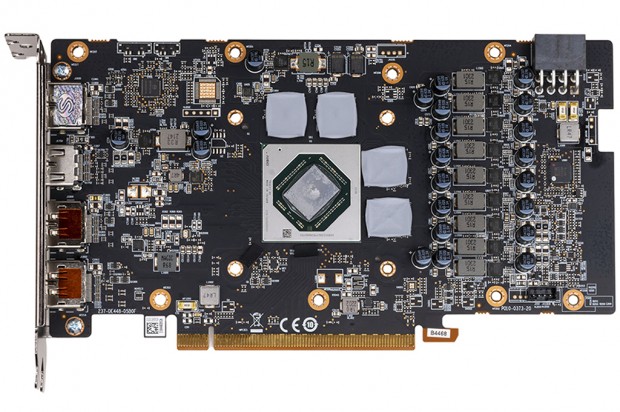

| 基板は実測で202mm。基板後部に9フェーズの電源回路を装備 |
|

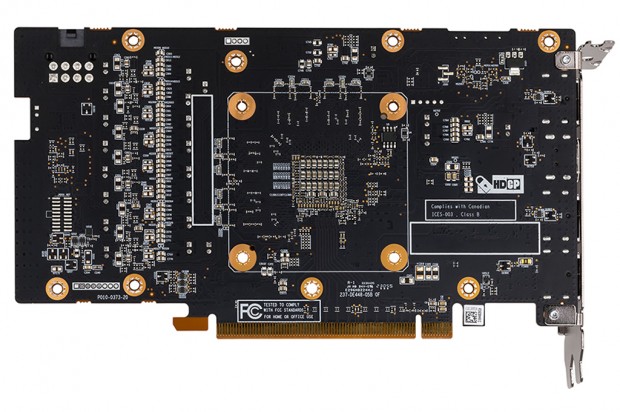

| 基板裏面。実装密度は少ない |
|

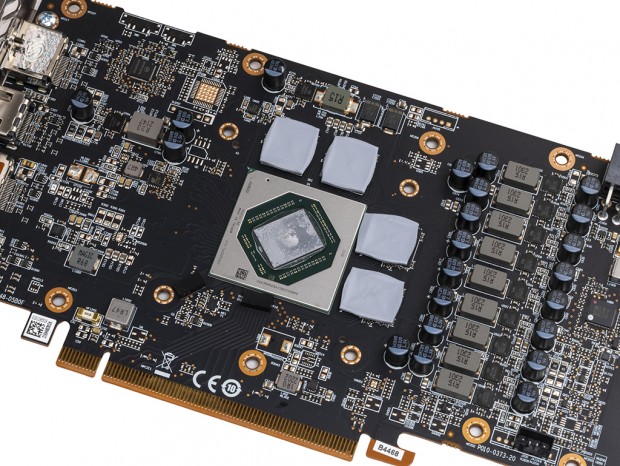

| ダイサイズ204mm2となる「Navi 33」のRadeon RX 7600。メモリはGPUコアの上側と右側にGDDR6メモリを2枚ずつ、計4枚を搭載 |
|
|

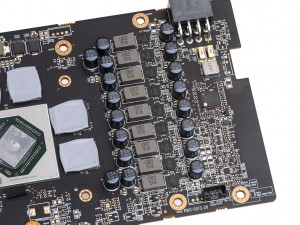

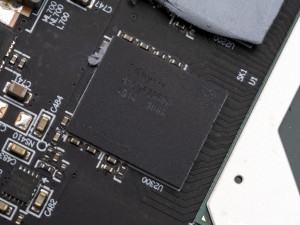

| メモリには、SK Hynix製2GB GDDR6の「H56G42AS8DX014」を搭載 | GPU電源回路には9フェーズを実装 |
|
|

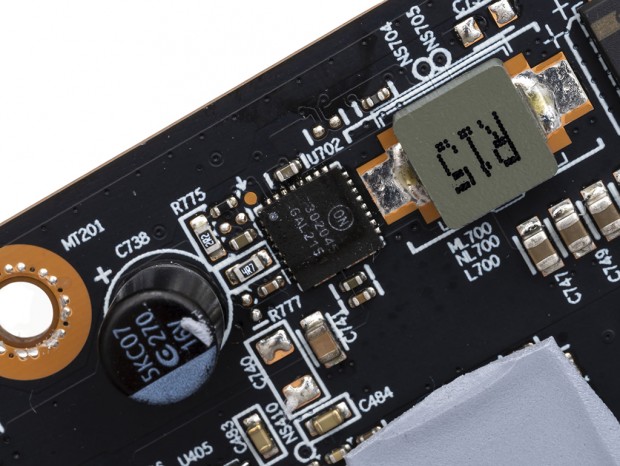

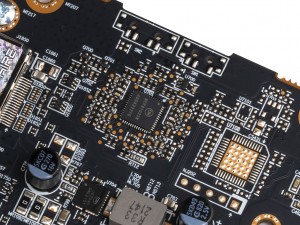

| 電源回路にはON Semiconductor製DrMOS「NCP302155」を採用 | ON Semiconductor製PWMコントローラ「NCP81022N」 |
|

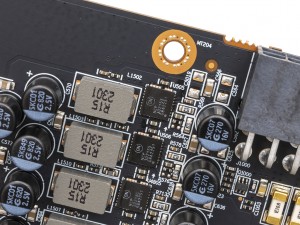

| メモリの電源回路には、ON Semiconductor製DrMOSの「NCP302045」を実装 |
