超重量級ヒートシンクを備えた充実のストレージ
続いてストレージの構成をチェックしていこう。メインのM.2スロットは合計6スロットを備えており、PCI Express 5.0(x4)対応スロットだけでも3基を搭載。PCI Express 4.0(x4)対応スロットは3基を実装、複数枚の超高速ストレージを組み込むことができる。
|
|
CPUソケットに隣接するPCI Express 5.0対応スロットには、ワンタッチ着脱の大型ヒートシンクが装着されている
|
また、すべてのM.2スロットにはヒートシンクを装備し、特にCPUに最も近いプライマリのPCI Express 5.0対応スロットである「M.2_1」には、重量約191gにおよぶ大型ヒートシンクを装着。ラッチ式のツールレスリリース機構「M.2 Release」とスライド式のM.2 SSD固定機構「M.2 Q-Slide」が導入されており、SSDの取り付けや換装は非常にスムーズだ。
さらに「M.2_1」を含む4つのスロットは、上部のヒートシンクだけでなくPCB側にもバックプレートを備え、上下からサンドイッチで放熱するという二段構え。実際の冷却性能については、後ほどテストセッションにて詳しくチェックしてみよう。
|
|
大容量化により両面実装が珍しくなくなったM.2 SSDを裏面から放熱するため、バックプレートも備える。SSDの固定はスライド式の「M.2 Q-Slide」だ
|
なお、複数のPCI Express 5.0対応スロットはCPUに接続しており、いずれも帯域を共有している点には注意が必要。「M.2_3」または「M.2_4」を使用した場合は、グラフィックスカード用のPCI Express 5.0スロット「PCIEX16(G5)」がx8動作になる。
ただしそれ以外は帯域の共有や排他条件はなく、あまりスロットの使い分けに頭を悩ませる必要がない。このあたりの余裕は、さすがハイエンドモデルと言ったところだ。
|
|
|
上からPCI Express 4.0(x4)対応の「M.2_2」、PCI Express 5.0対応の「M.2_3」と「M.2_4」という順番に並ぶ。後者はグラフィックスカード用スロットと帯域を共有している
|
こちらはチップセット接続の「M.2_5」「M.2_6」で、いずれもPCI Express 4.0(x4)対応のスロットだ
|
|
|
大容量HDDのためにいまだ重宝するSATA 3.0ポートは4基を搭載。そのすぐ隣には、PCI Express 4.0(x4)対応のSlimSASポートを備えている
|
ボタン・スライダーレスでカードを脱着できる超便利なギミックを採用
「ROG MAXIMUS Z890 HERO」の拡張スロットは、グラフィックスカード用のPCI Express 5.0(x16)スロットと、PCI Express 4.0(x4/x16形状)×1およびPCI Express 4.0(x1)という3スロット構成だ。
|
|

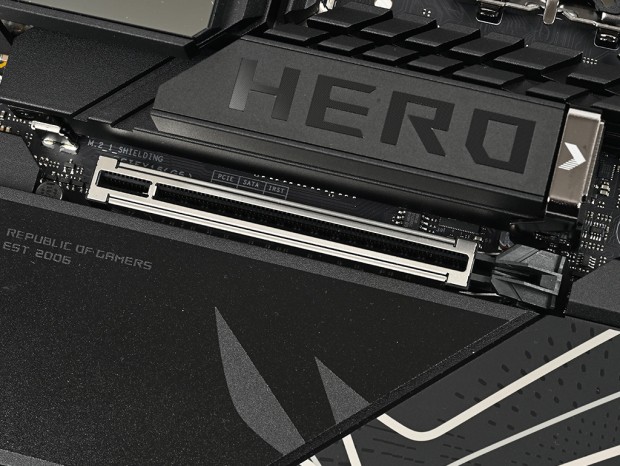

PCI Express 5.0(x16)に対応するグラフィックスカード用の「PCIEX16(G5)」。頑丈なシールド仕様に加え、超便利なクイックリリース機構を備えている
|
注目はグラフィックスカード用スロットで、重量級カードからスロット破断を防ぐ「SafeSlot」仕様になっているほか、独自のクイックリリース機構「PCIe Slot Q-Release Slim」が素晴らしい。
【関連記事】「究極の魅せるPC」が組めるASUSの次世代カスタムPC「BTF」シリーズのイベントに密着（2024.04.29 00:14 更新）
これは背面コネクタマザーボードの「BTF」シリーズとともに登場した技術で、I/Oポート側からカードを持ち上げ、ラッチ側に傾けるだけで取り外せるというスグレモノ。ボタンやスライダーを使用する他社製品に比べて、一歩先を行く便利機能と言える。
|
|
最下段はx16形状のPCI Express 4.0(x4)スロット。排他条件もなく独立して使用できるため、10ギガビットLANカードやキャプチャカードなどを自由に接続できる
|
|
|
帯域を共有しているのは、グラフィックスカード用スロット「PCIEX16(G5)」と、M.2スロットの2段目/3段目にある「M.2_3」「M.2_4」だ
|

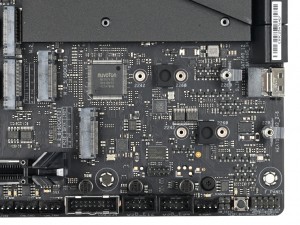

ハイエンド向けチップやESS製DACを搭載したオーディオ回路「ROG SupremeFX 7.1」
オーディオ回路は、ハイエンドモデル向けに採用例が多いサウンドチップのRealtek「ALC4082」と、ESS「ES9219」チップによるクアッドDACを組み合わせた
「ROG SupremeFX 7.1」を搭載する。
メイン基板から分離された独立回路構造に加え、ノイズに強いELNA製のオーディオグレードコンデンサ、金メッキ処理されたオーディオジャックなどを採用。徹底したノイズ対策により、S/N比120dBの出力とS/N比110dBの入力に対応している。
|
|
|

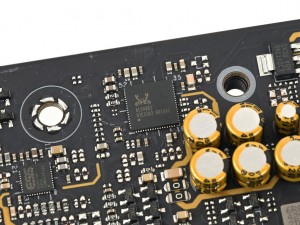

メインチップにはハイエンド向けのRealtek「ALC4082」を搭載
|
サウンドパフォーマンスと省電力性能に優れたDACチップESS「ES9219」
|
|
|
|

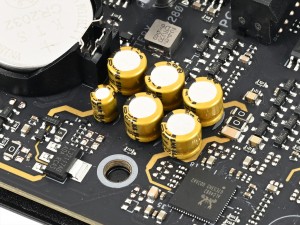

ノイズの少なさや低歪みに定評のある、オーディオ向けのELNA製コンデンサを採用
|
普段のオーディオ回路は「SupremeFX」の文字が刻印されたカバーで覆われている
|
