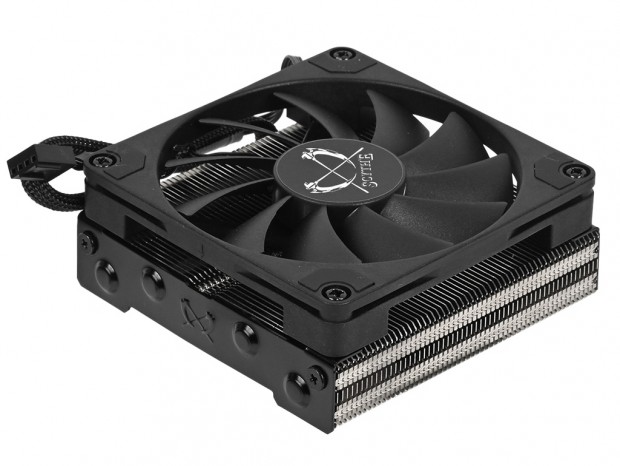

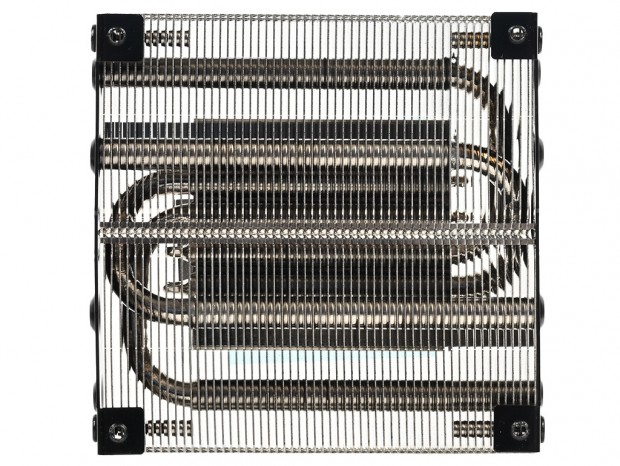

底面を下にして見ると、スリム型ヒートシンクの寸法に合わせる格好で92mmファンをネジ留め。これだけでは別段特徴のない、よくあるロープロファイル型CPUクーラーでしかない。冒頭でも触れたとおり、3代目は前作を上回るのが常だから、このスタイルでどこにその秘密が隠されているのだろう。側面から何か分かるだろうか。

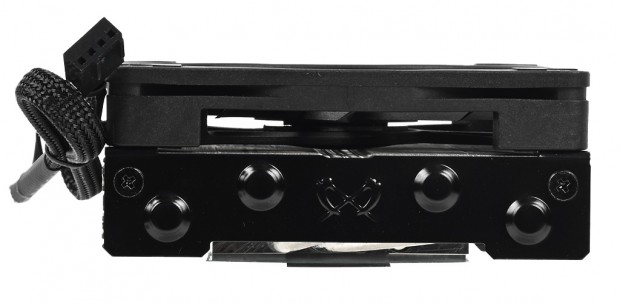

放熱フィンと平行になる両端には、中央にサイズのロゴをあしらったプレートを装着。もう一方の風が抜ける方向は、当然開放状態になっている。ちなみにユニークなのは92mmファンのフレームで、4方向の側面は一部がカットされている事が分かる。

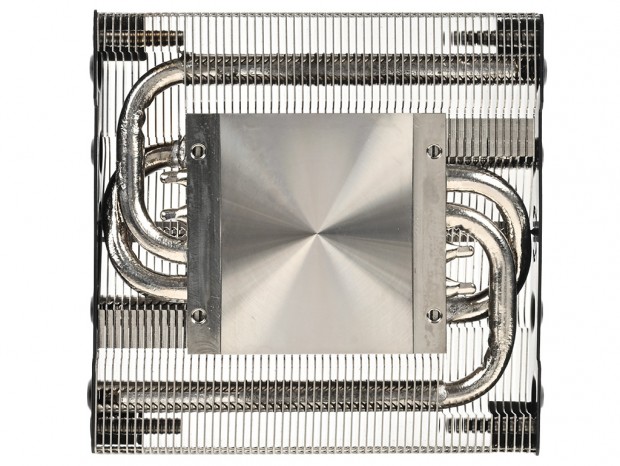

さらに裏返しにすると、ようやく受熱ベースプレートがあらわになった。ヒートパイプと同色に見えるのは、酸化を防止するニッケルメッキ処理が施されているためだ。次にヒートパイプおよび受熱ベースプレートについて、細かく見ていこう。
|

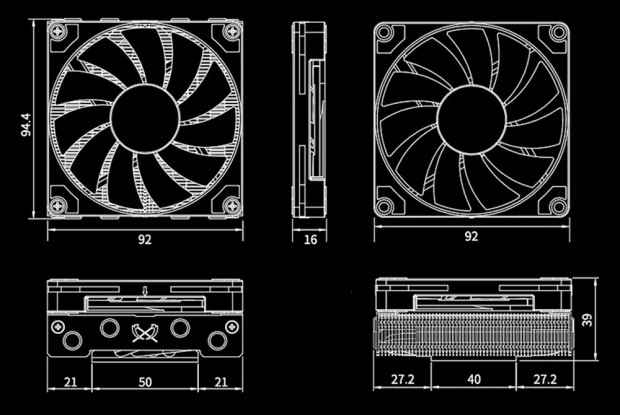

| 正方形に見えるが、実際には側面にプレートが付いた左右幅は94.4mm、上下幅は92mmとされる |
