サイズ「SHURIKEN3」の付属品総点検

SHURIKEN3の概要を掴んだところで、付属品をチェックしておこう。組み込みに必要なパーツ類は、幅約115mm、奥行き約120mm、厚さ約30mmの茶箱に収納されている。そしておよそ同じ性格のパーツを収納袋に収めることで、必要なものが探しやすい。またロープロファイル型の小型CPUクーラーだけに、リテンション類はいたってシンプル。興味深いところでは「厚み25mmファン付け替えネジ」が付属しており、92mmの25mm厚ファンへの換装もできるように考慮されている。

図説入りマニュアル	茶箱のアクセサリーボックス

ちなみに詳細図説入りのマニュアルが付属しているが、製品サイトでのPDFデータは公開されていない。購入検討者に向けて有意義なデータになることから、ここは開示をリクエストしたい。

スペーサー	AMD用マウンティングプレート

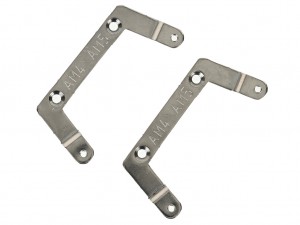

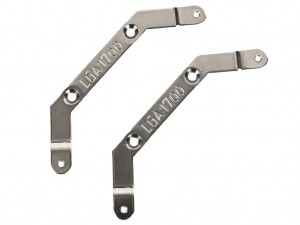

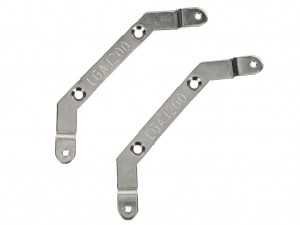

マウンティングプレート(Intel LGA 1700)	マウンティングプレート(Intel)

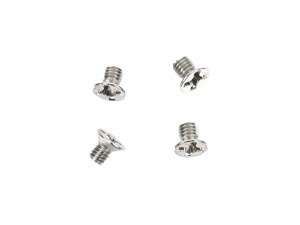

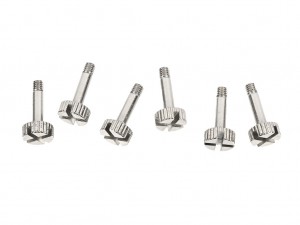

ネジ	ネジ(小)

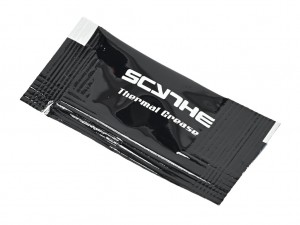

グリス	厚み25mmファン付け替えネジ

サイズ「SHURIKEN3」の搭載手順

テストセッションを目前に、搭載手順を簡単にご紹介しよう。今回はAMD Socket AM5への手順となるが、Intel LGA1851/1700/1200への搭載もそれほど難しいものではない。そこは簡略化された付属品で想像できるが、別途バックプレートを使わない4点ネジ留め式が基本で、受熱ベースプレートとCPUの密着を確実なものとしている。

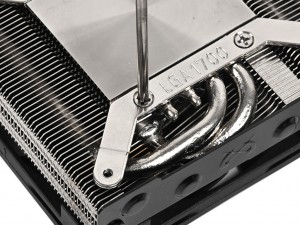

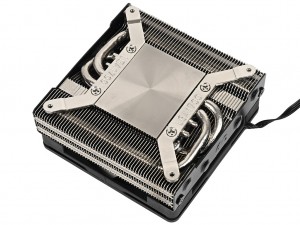

ヒートシンクに「マウンティングプレート(Intel LGA 1700)」を「ネジ(小)」で固定。ネジ穴には皿もみ加工されており、LGA1700の刻印からも表裏は判別がしやすい

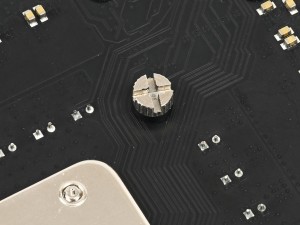

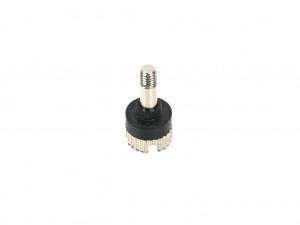

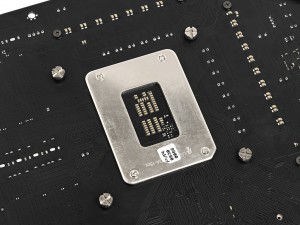

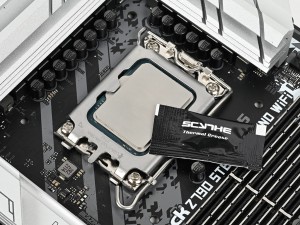

マザーボード備え付けの台座を外し、この段階でグリスを塗っておく	「ネジ」4本に「スペーサー」を装着

CPUクーラーマウントホールにネジ+スペーサーを通し、SHURIKEN3に固定したマウンティングプレート(Intel LGA 1700)をネジ留めしていく

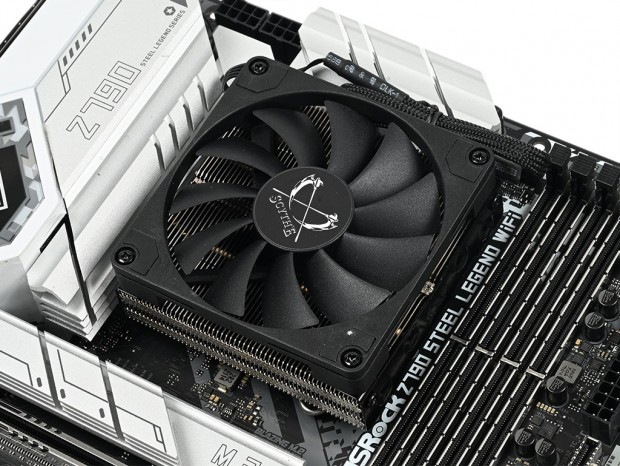

簡易的ではあるものの、これ以上説明する事も無くマザーボードへの搭載作業が完了した。手順さえ頭に入っていれば、作業自体は10分足らずで終えることができる。冷却ファンの電源ケーブル接続もお忘れなく。

メモリスロットクリアランス

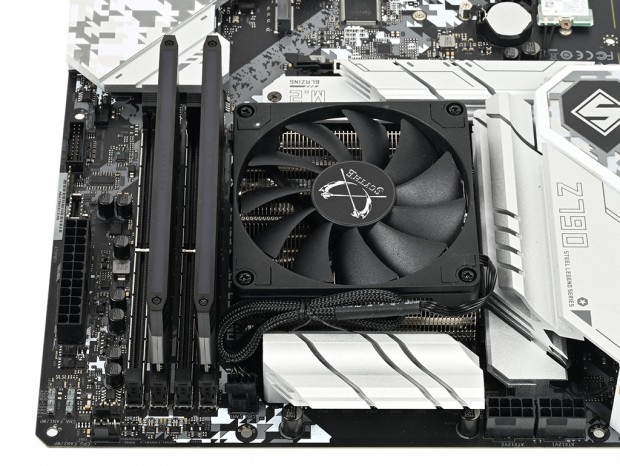

念のため、SHURIKEN3搭載後のメモリスロットクリアランスを確認しておこう。全高39mmはさておき、幅92mm、奥行き94.4mmのCPUクーラー本体は、LGA1700のソケットにスッポリ収まる状態で固定ができている。当然隣接するメモリスロットに干渉する事はなく、ハイエンド志向の背が高いメモリも問題ない。

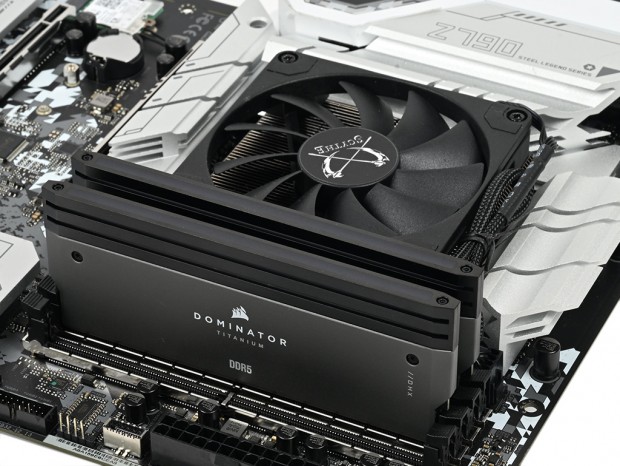

テストにはアルミニウム製大型ヒートスプレッダを搭載するCORSAIR「DOMINATOR TITANIUM」シリーズを用意(※メモリスロットはCPUに近いソケットを使用)
