| CPUソケットはLGA1200。最上位CPUのCore i9-11900K/KFを安心して組み合わせられる22フェーズの電源回路を搭載する |
|
| 安定した電力供給を実現する圧巻のCPU電源回路 |
|
|

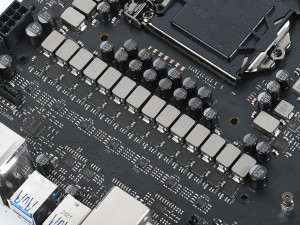

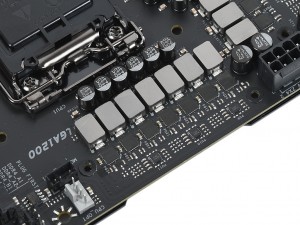

| DrMOSは、ハイエンドマザーボードでの採用実績が多い90A対応のRenesas（Intersil）「ISL99390」 | リアインターフェース側には「ISL99390」がズラリと並んでいる |
|
|

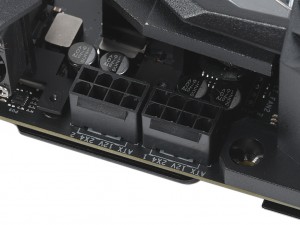

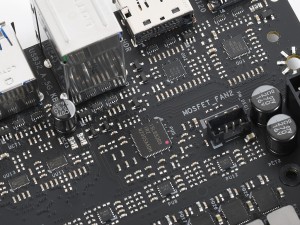

| デジタルPWMコントローラ「ISL69269」を採用。フェーズダブラーを利用し、20フェーズをコントロールしている | CPU補助電源コネクタは8pin×2 |
|
|

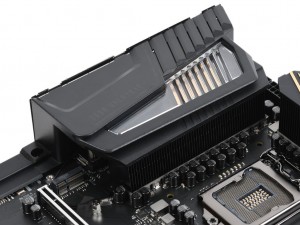

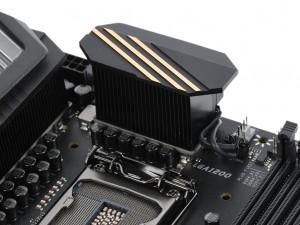

| リアインターフェイスカバーと一体になっている大型ヒートシンク「Armor Gear」。フィン構造を採用し、高い放熱効果に期待できる | トップ側のヒートシンクも、フィン構造を採用している。背が高いため、組み合わせるCPUクーラーや水枕によっては、干渉する可能性もあるだろう |
|

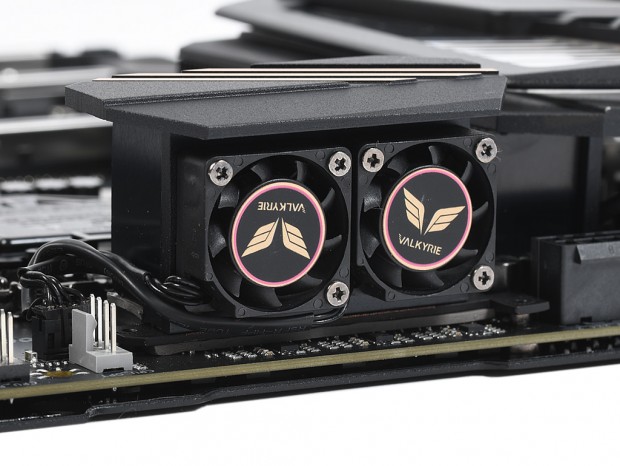

| トップ側ヒートシンクには、小口径ファンを2基装備する |
|
|

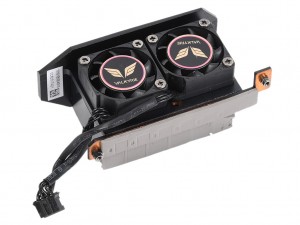

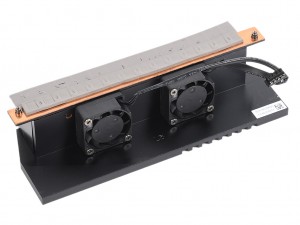

| トップ側ヒートシンク。銅製プレートと厚めの熱伝導シートを備え、DrMOSとチョークの熱を放熱する | リア側ヒートシンク。インターフェイスを覆うヒートシンクに小口径ファンが2基搭載。放熱フィンを通った風をインターフェイス側から排気する |
