オーディオ回路は7.1ch HDオーディオに対応するRealtek「ALC897」を採用する

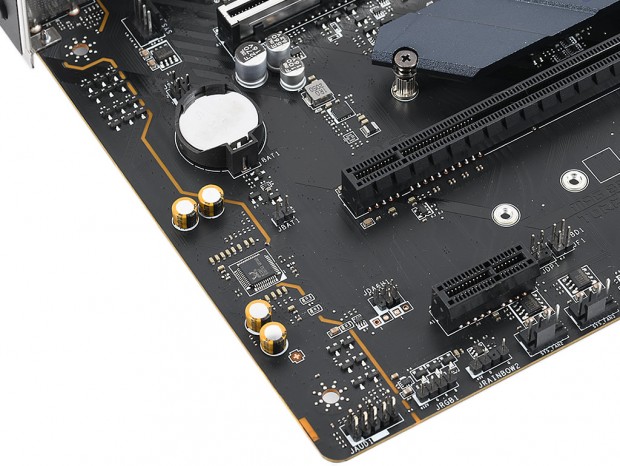

「Audio Boost」だ。デジタルノイズの混入を抑えるためメイン基板から独立した設計で、左右チャンネルはクロストークを防ぐためレイヤーを分離。さらにコンデンサにはいずれもオーディオグレード品を採用する。
|
|

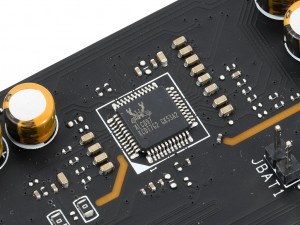

| オーディオICはRealtek「ALC897」 | 4基のコンデンサはいずれもオーディオグレード品を採用 |
|
|

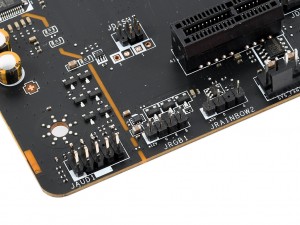

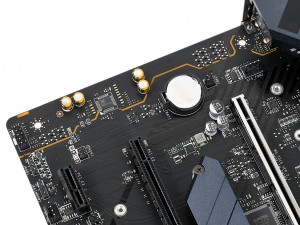

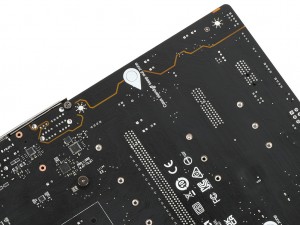

| オーディオ用のピンヘッダもしっかりとノイズガードで保護されている | メイン基板からはノイズガードによって分離。また左右のオーディオチェンネルのレイヤーも分離されている |
バックパネルにはこのクラスの製品では珍しく、Realtek RTL8125Bによる2.5ギガビットLANと、Intel I219VによるギガビットLANの2系統の有線LANを搭載。さらに帯域幅20GbpsのUSB3.2 Gen.2x2 Type-Cポートも用意されており、高速な外部ストレージを使用することができる。またI/Oパネルには紛失の心配がない一体型バックパネルが採用されている。
|

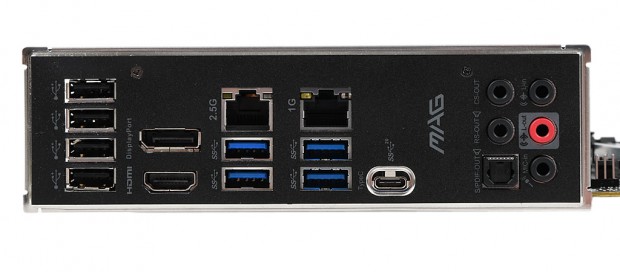

| 2系統の有線LANやUSB3.2 Gen.2x2 Type-Cなどかなり充実したバックパネルインターフェイス。オーディオ端子も3.5mmジャックx5と光端子を備え、サラウンドサウンドも楽しめる |
|
|

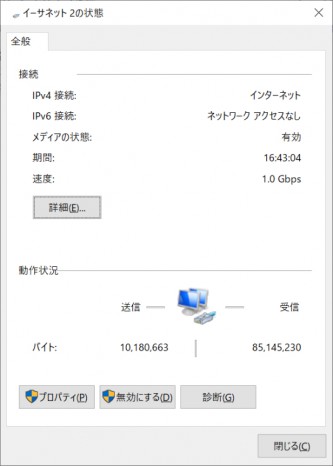

| ギガビットLAN（画像左）に加え、2.5ギガビットLAN（画像右）も搭載。対応ハブや無線LANルーターも安くなっているので、合わせて導入するのもいいだろう | |
|
|

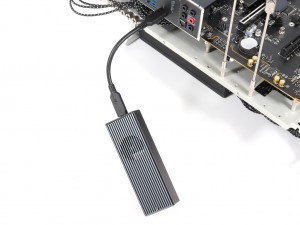

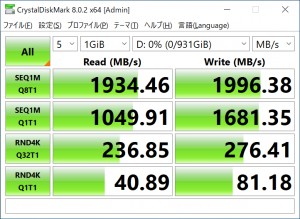

| 帯域幅20GbpsのUSB3.2 Gen.2x2なら、2,000MB/secの高速な外部ストレージを使用することができる | |
