130mm冷却ファンはシングル運用が基本

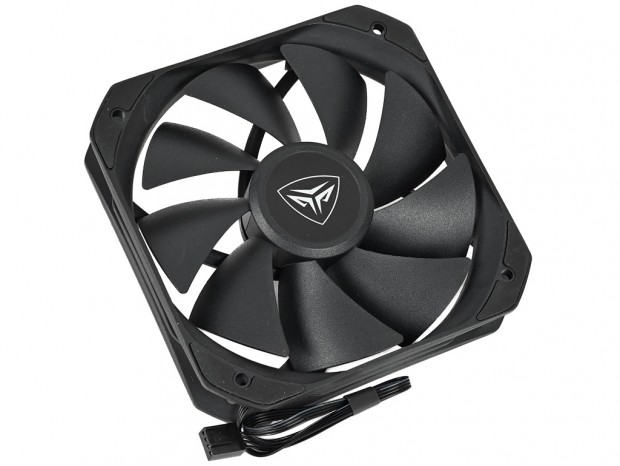

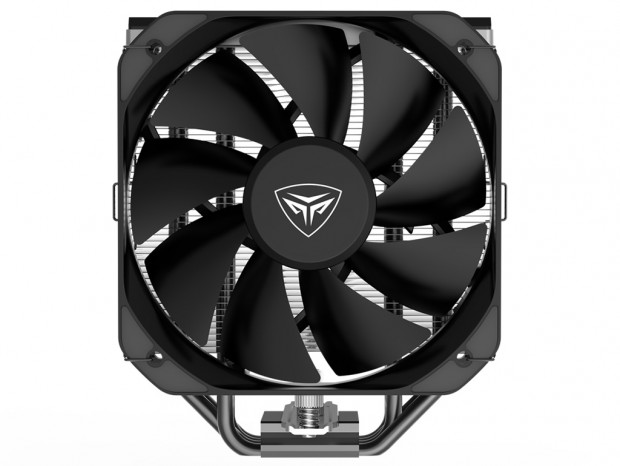

K4の要である、130mm冷却ファンをもう一度よく見ておこう。コネクタはPWM対応の4pinで、120mmファン同様のネジピッチを採用するリブ無しフレームの四隅には、防振ラバーが標準で装備されていた。なおファンクリップは1組分のみが付属。そもそもデュアルファンでの動作は想定されていない。恐らくシングルファンでの動作でも、十分に冷却能力が確保できているという表れだろう。

ファンケーブルコネクタはPWM対応の4pin仕様。ケーブル長は実測で約300mm。出荷時はファンクリップから外された状態で、パッケージに収納されている

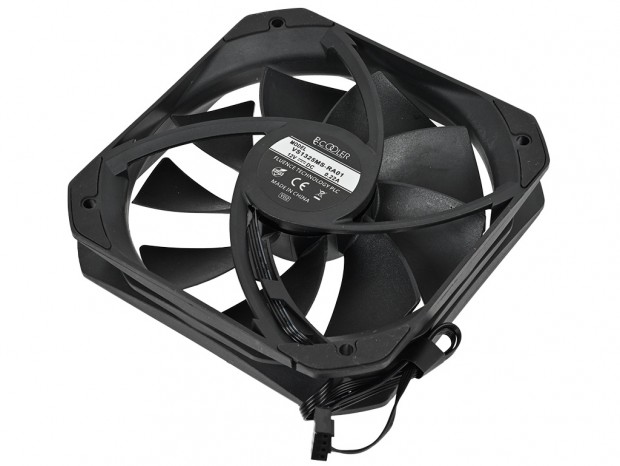

MODEL名にはVS1325MS-RA01と記されていた

PC COOLER「K4」の付属品総点検

130mmファンを除く、K4のリテンションキット等の付属品一式は、白箱に収められている。ここでは組込みに必要な付属品全てを点検していこう。多くのサイドフロー型CPUクーラー同様、四隅に各ソケットに合わせたスペーサーを立てて高さを調整。マウンティングプレートで台座を組み上げ、背面バックプレートに各ネジを締め付けていく。色分けされた樹脂製スペーサーは対応ソケットに合わせ、計3種類を同梱。ネジはIntel用とAMD用の2種で、130mmファン固定用のワイヤークリップ、熱伝導率12.8W/(m.k)とされる「GT-3」サーマルグリスが付属する。

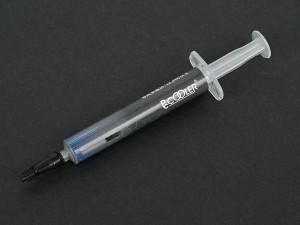

マニュアル	「GT-3」グリス

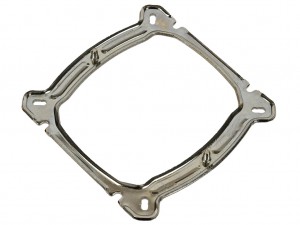

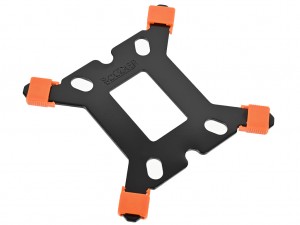

マウンティングプレート	バックプレート

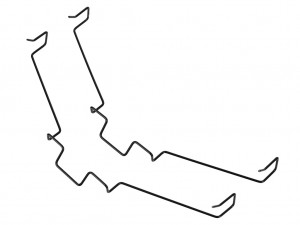

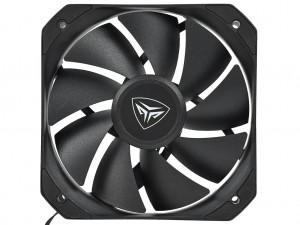

ワイヤークリップ	130mm冷却ファン

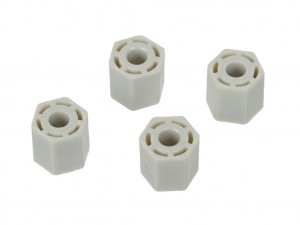

LGA115x/1200用樹脂製スペーサー	LGA1700用樹脂製スペーサー

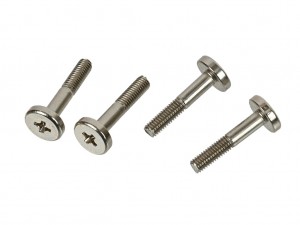

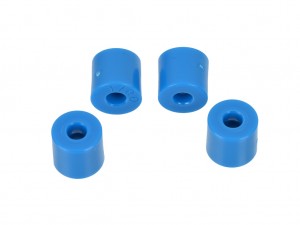

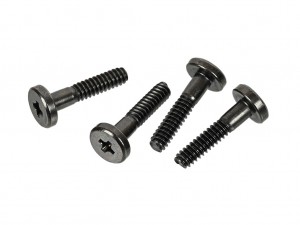

Socket AM4/AM5用樹脂製スペーサー	Intel用ネジ


AMD用ネジ

マザーボードへの搭載手順(Intel LGA1700)
