M.2 SSDを最大6基搭載できる強力なストレージ環境

ストレージ搭載能力は、「TRX40 Taichi」を語る上で大きなトピックになる要素だ。M.2スロットは、PCI-Express4.0（x4）接続に対応する「Hyper M.2」をデュアル実装。いずれもマザーボードの下半分を覆う、チップセットカバー一体型のヒートシンク「Heatsink Armor」で冷却され、サーマルスロットリングを防ぐ仕様になっている。

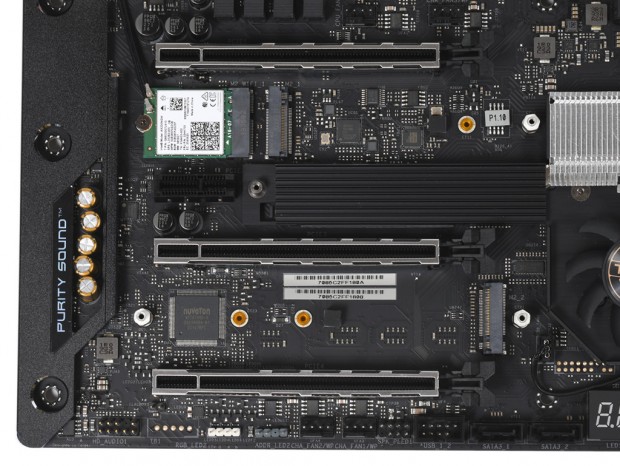

PCI-Express4.0（x4）接続の「Hyper M.2」スロットを上下で2基備えている

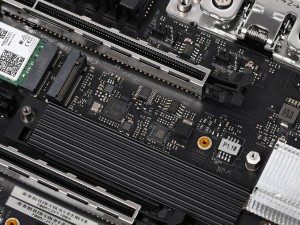

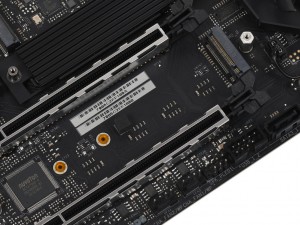

M.2 2280フォームファクタに対応する、PCI-Express4.0（x4）接続の「M2_1」スロット	下部の「M2_2」スロットはM.2 22110フォームファクタをサポート。PCI-Express4.0（x4）およびSATA3.0（6Gbps）接続に対応している

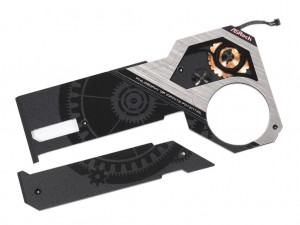

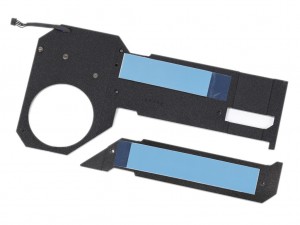

チップセット用ヒートシンクと一体化した「Heatsink Armor」。高発熱のコントローラを効果的に冷却し、サーマルスロットリングを防いでくれる

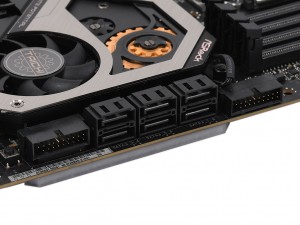

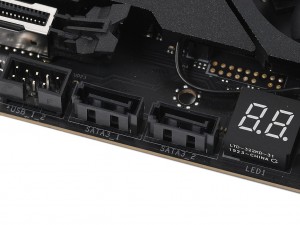

SATA3.0（6Gbps）ポートは、チップセット横とボトムの2箇所に分かれて合計8ポートを搭載。RAID 0/1/10をサポートしている

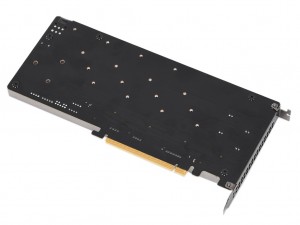

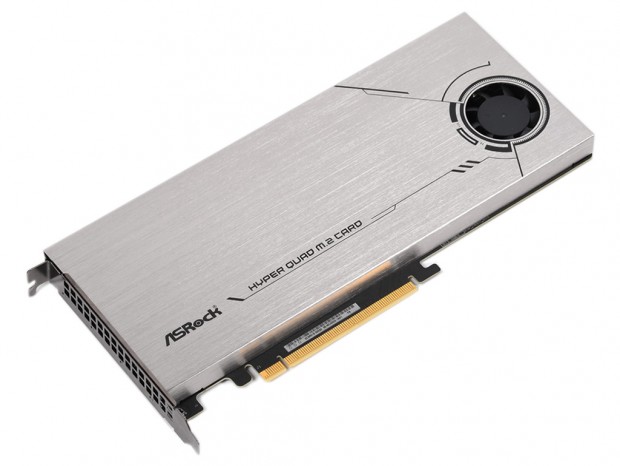

「TRX40 Taichi」のトピックでもある、M.2 SSD拡張カードの「Hyper Quad M.2カード」。カードサイズは幅111.7mm、奥行き243.8mmで、内部に4台のSSDを収めることができる

そして特大のオマケ要素として、PCI-Express4.0（x4）接続のNVMe SSDを4台搭載可能な、PCI-Express4.0（x16）の拡張カード「Hyper Quad M.2カード」が付属。「Hyper M.2」スロットと合わせ、合計で6台を搭載できる。ヒートシンク代わりのアルミフレームと内蔵ファンを備え、冷却対策にも抜かりはない。

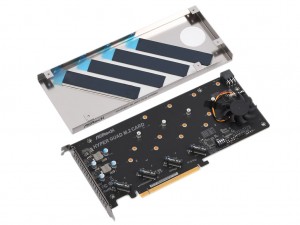

ヒートシンクとして機能するアルミフレームと冷却ファン、予備電源用の6pinコネクタを備える。SSDの接続状況やファン速度の変更は、OS上から設定可能だ

音響コンデンサや左右分離基板採用のオーディオ「Purity Sound 4」
