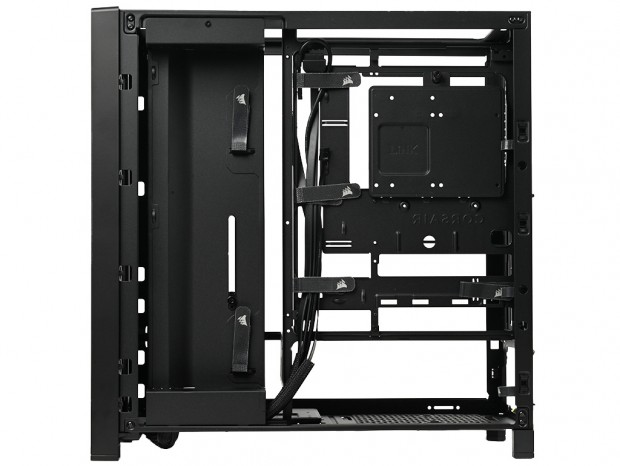

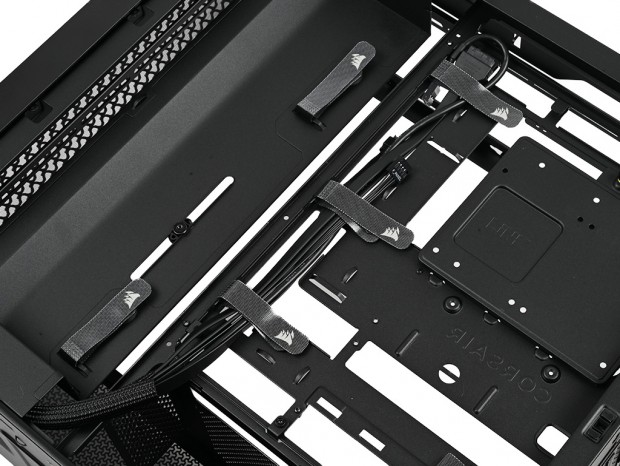

それでもイマドキの設計とあって、要所のスルーホールやCORSAIRロゴ入り面ファスナー、ケーブルフックなどを複数設け、裏配線を中心としたケーブルマネジメントを容易に行うことができそうだ。
|
| 前方寄りの縦列に装着されるケーブルシュラウドの存在は大きく、マザーボードトレイの表裏を行き交うATX24pin電源ケーブルやアクセスポートから伸びる各種ケーブルなどをうまく隠してくれる |
|

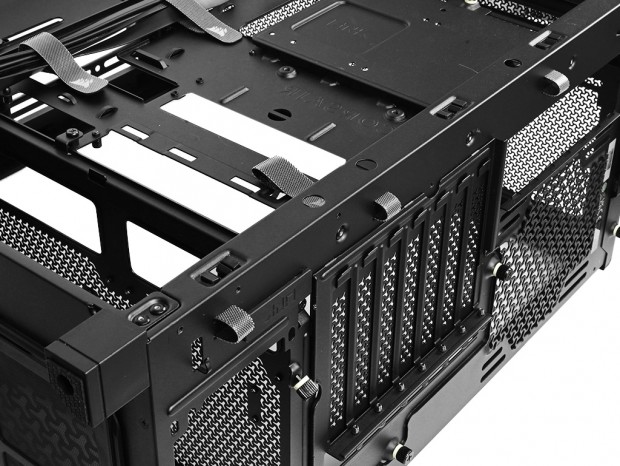

| リアパネル左縦列にも面ファスナーを装備。シャーシの内側または外側の両面で利用できる |
|
|

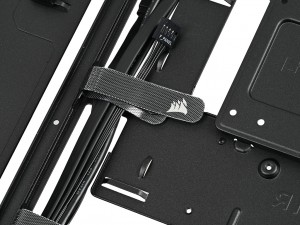

| 出荷時より既に利用されているロゴ入り面ファスナー | ATX補助電源ケーブルのスルーホールやiCUE LINK用フック等も標準装備 |
|
|

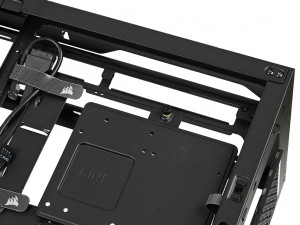

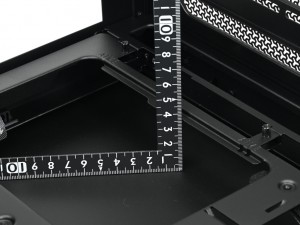

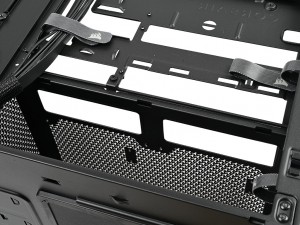

| ボトムカバー(PSUシュラウド)天板部のスルーホール | CPUソケット付近の裏配線スペースは実測で約35mmだった |

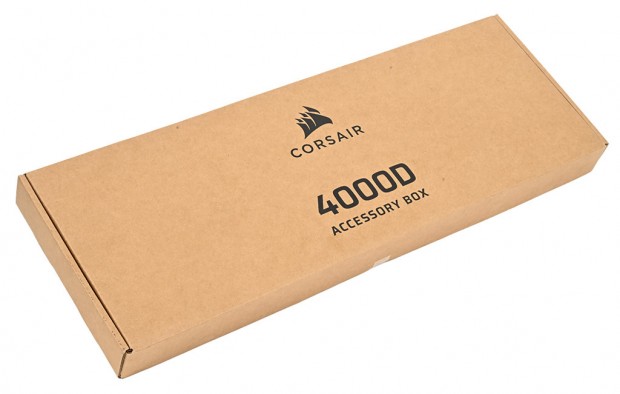

まず使用するネジ類を確認すると、計7種類で構成。頭部やねじ部、ねじ先などモデル特有のネジが使われている事が分かる。自作PCでは馴染みのワッシャー付きミリネジや六角インチネジはリストから除外されている。さらに「サイドファン取り付けブラケット」はこの中に収納されており、「InfiniRailファンマウント」や専用のロックネジ、交換用「サイドパネルブランクアウトインサート」も確認できる。
なおここに掲げた画像は、同梱品の全てで、名称はオンラインマニュアルの表記に準拠。カッコ内は同梱数を表している。
|
|

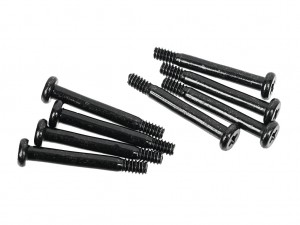

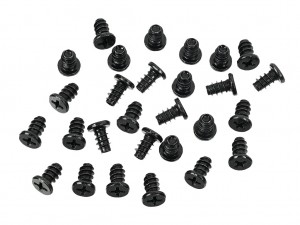

| セルフタッピングファンスクリュー(x28) | ロングファンネジ 6-32 UNC(x8) |
|
|

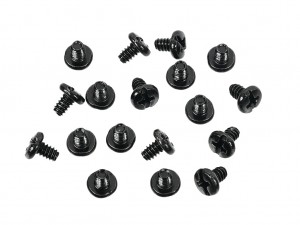

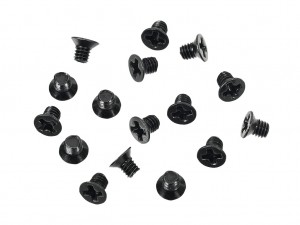

| マザーボード/HDDネジ 6-32 UNC;6mm(x18) | SSDネジ M3x0.5;5mm(x16) |
|
|

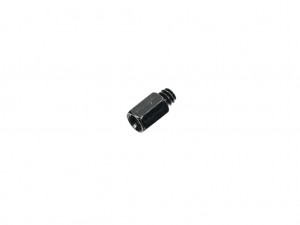

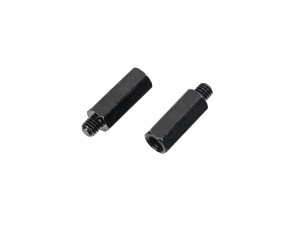

| 交換用マザーボードスタンドオフ(x1) | 垂直マウントスタンドオフ(x2) |
|
|

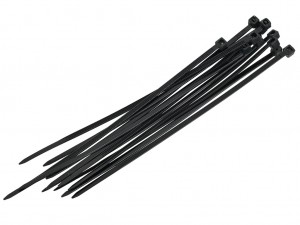

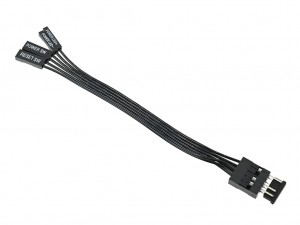

| 結束バンド(x12) | フロントI/Oアダプタ |
|
|

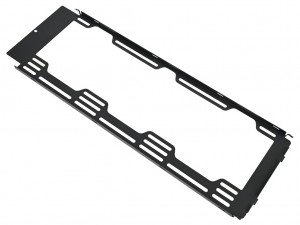

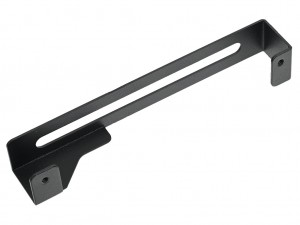

| サイドファン取付けブラケット | リバースコネクタ磁気ホールカバー |
|
|

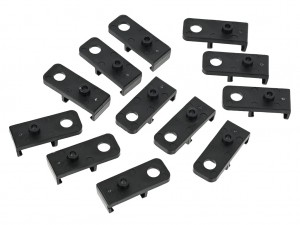

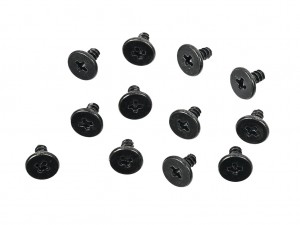

| InfiniRailファンマウント(x12) | InfiniRailファンマウントロックネジ(x12) |
|
|

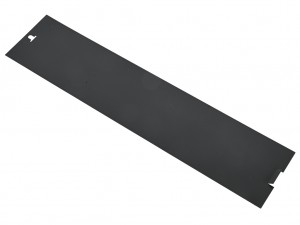

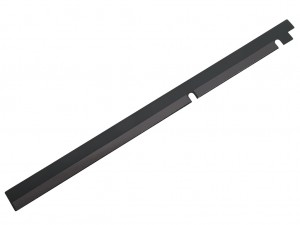

| サイドパネルブランクアウトインサート | ミニGPUマルチサグマウント |
| |

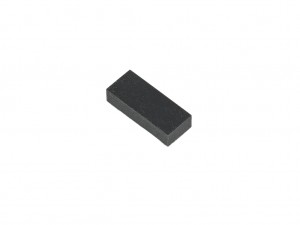

| GPUアンチサグゴムライザー |
