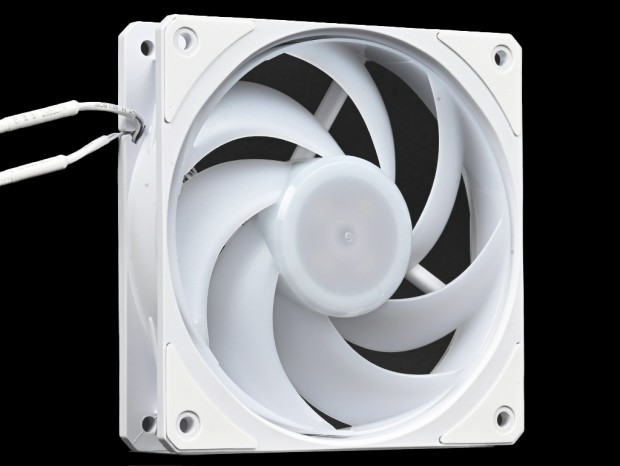

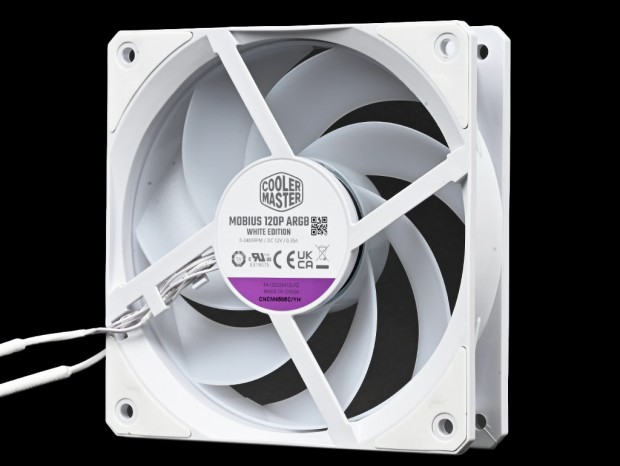

3基の120mmファン「Mobius 120P ARGB White Edition」

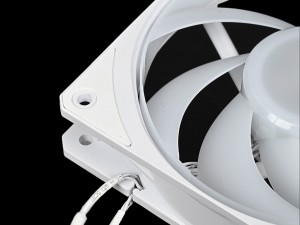

360mmサイズラジエーターに搭載されるのは、3基の120mmファン「Mobius 120P ARGB White Edition」だ。この製品は単体販売されているカタログモデルで、製品サイトには「ケース、水冷、空冷、オーバークロック、ゲーミングなど様々な用途に幅広く使用できる」旨が記載されている。 特徴とされるリングブレードデザイン(RGD)は、ファンブレードの外縁をリングでつなぐ事で構造を強化。回転の安定と乱流を抑止することで振動を防ぎ、静音動作に繋がるという考えだ。 さらにフレーム内側の縁に傾斜を設け、面取りしたサイドベントにより吸気量を増やす工夫もされている。これは静圧を高める効果もあるとのことで、"放熱フィンに吹き付ける仕事を得意としている”と解釈できるだろう。 軸受けはループダイナミックベアリングで、回転数は0～2,400rpm±10%、騒音値30dBA、風量75.2CFM、静圧3.63mmH2O。ファン寿命(MTTF)は200,000時間で、重量は179gとされる。なお内蔵されるARGB Gen 2対応LEDは8個。

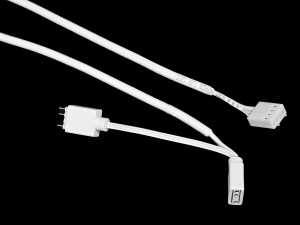

接続されているケーブルは2本。長さは4pin PWM電源ケーブルは約300mm、ARGB LEDケーブルが約300mm(枝分かれ分約60mm)

MasterLiquid 360 Ion White Editionの付属品総点検

組み込みセッションを目前に、付属品を総点検しておく。スマートパッケージングに収められた(1)(2)(3)のBOXに、組み込みに必要なネジやリテンションが収納されている。ここでは番号順に内容物を確認していくが、(1)INTEL SOCKET、(2)AMD SOCKETと使用するマザーボード毎に分別され、(3)ACCESSORYにはソケット共通のパーツが収納されていた。なお評価サンプルでは省略されていたが、グリスも付属されている事を付け加えておこう。 なおBOXひとつ当たりの外形寸法は、実測で幅約130mm、高さ約125mm、厚さ約30mm。パッケージ表裏は組み込み手順の図説入りで、ユーザーの利便性を最優先に、効率化・最適化が果たされている。

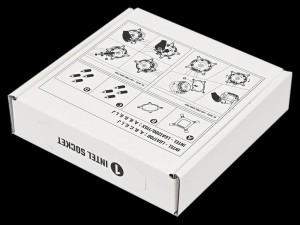

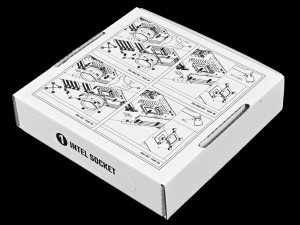

【1】INTEL SOCKET

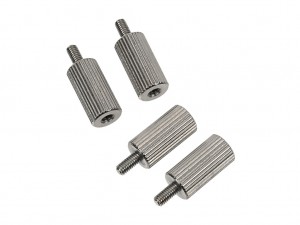

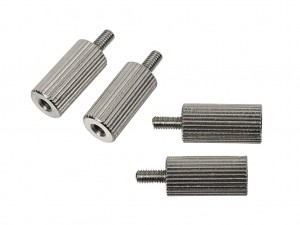

LGA 1700 Screw(x4)	LGA 1200 Screw(x4)

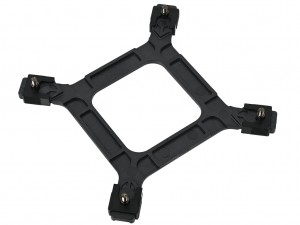

Intel用バックプレート	Intel Mounting Bracket

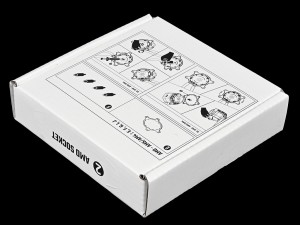

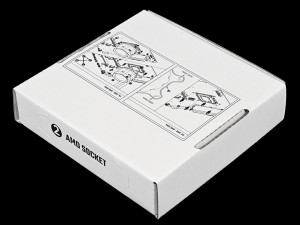

【2】AMD SOCKET

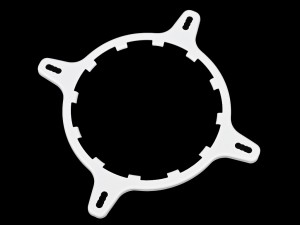

AMD Screw(x4)	AMD Mounting Bracket

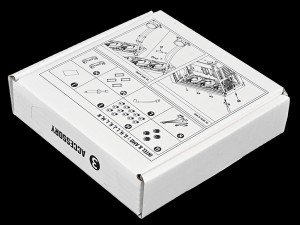

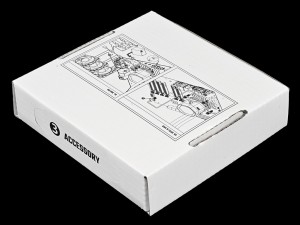

【3】ACCESSORY

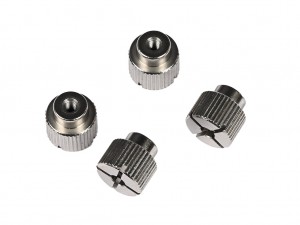

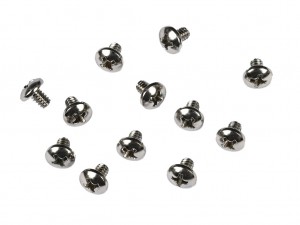

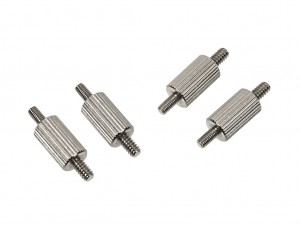

Thumbscrew Caps(x4)	Chassis Screw(x12)

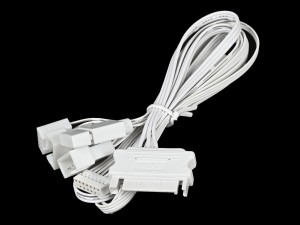

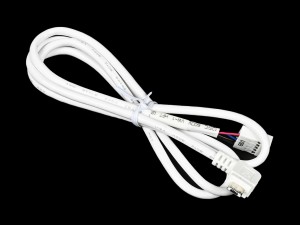

専用SATA電源ケーブル	専用USBケーブル

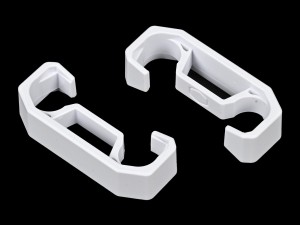

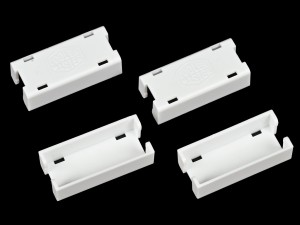

ARGB Connector Clips(x4)	チューブクリップ

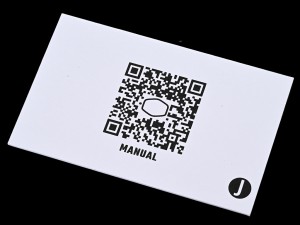

マニュアルおよびWeb閲覧用QRコード
