ここからは、「GV-N5050OC-8GL」をパッケージから取り出して外観を観察していこう。外形寸法は長さ182mm、幅69mm、厚さ36mmで、付属のブラケットに換装することで、ロープロファイルに対応する。さらに厚さも2スロットに収まるため、タワー型PCケースはもちろんのこと、スリムPCケースでも無理なく搭載することができる。
|

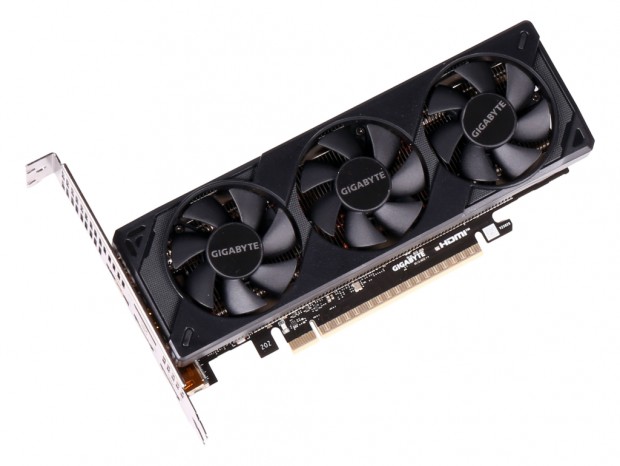

| ロープロファイルに対応するコンパクトなトリプルファンクーラーを搭載 |
|

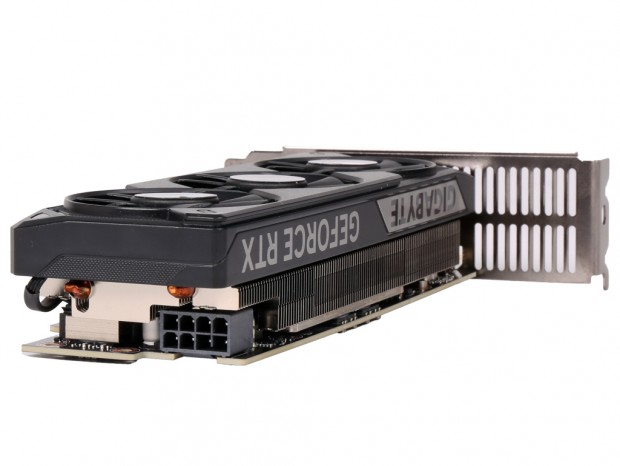

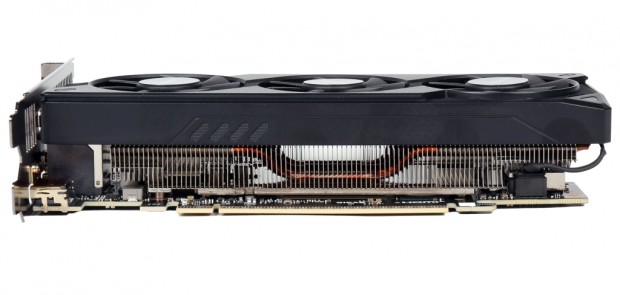

| VGAクーラーの厚さは2スロットで、ファンからの風が抜けるようにヒートシンクのサイドは大きく開放されている |
|

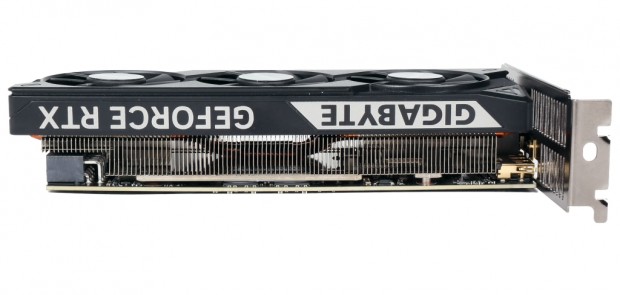

| クーラーカバーの側面にはGIGABYTEとGEFORCE RTXのロゴが大きくデザインされている |
|

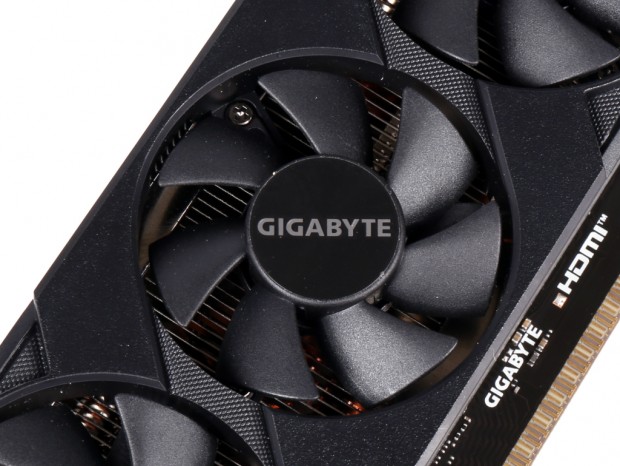

| グラフェンナノ潤滑剤を採用する冷却ファン。サイズは実測で直径約50mmだった |
|
|

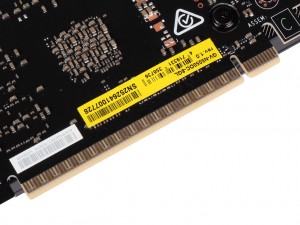

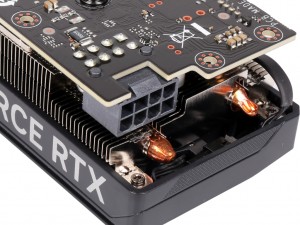

| 基板先端の8pin補助電源コネクタは、クーラーカバーから飛び出さないようやや奥まった位置に実装されている | バスインターフェイスはPCI Express 5.0(x8/x16形状) |
|

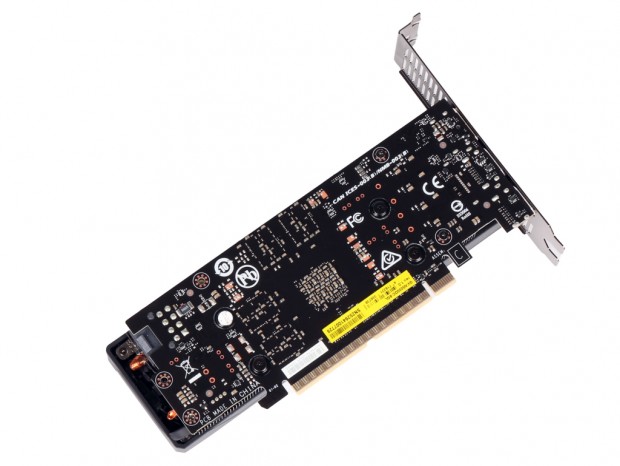

| 基板の裏面には主要なパーツは実装されていない。またバックプレートも用意されていないため、傷がつかないよう取り扱いには注意しよう |
|
| ヒートシンクには2本の銅製ヒートパイプが貫通している |
|

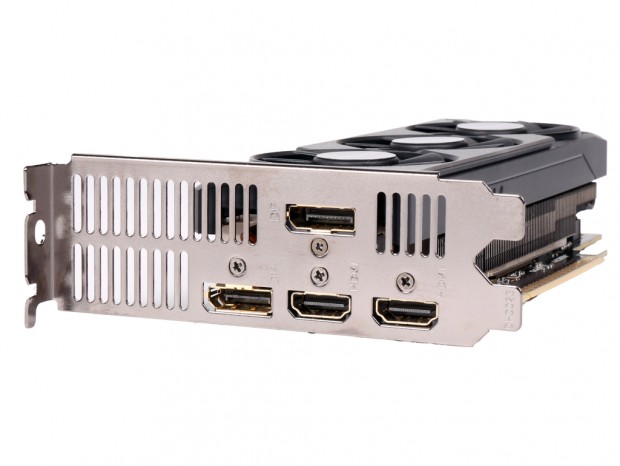

| 出力インターフェイスはHDMI 2.1b×2、DisplayPort 2.1b×1、DisplayPort 1.4a×1で、ロープロファイルブラケットを装着した場合でも4画面の同時出力が可能 |
