ドライブベイレイアウト（1）：CPUメンテナンスホール下エリア

• 搭載可能数：2.5インチSSD x2台

ここからはストレージ収納力を見て行く。まずはCPUクーラーメンテナンスホール下のエリアに固定されている、2.5インチ専用のブラケットだ。ちなみにEpochでは、ドライブトレイを総称して「リムーブドライブトレイ(Remove Drive Trays)」と呼び、マニュアルにも記載されている。つまりここで使用されているのは「2.5インチSSD専用リムーブドライブトレイ」になるワケだ。

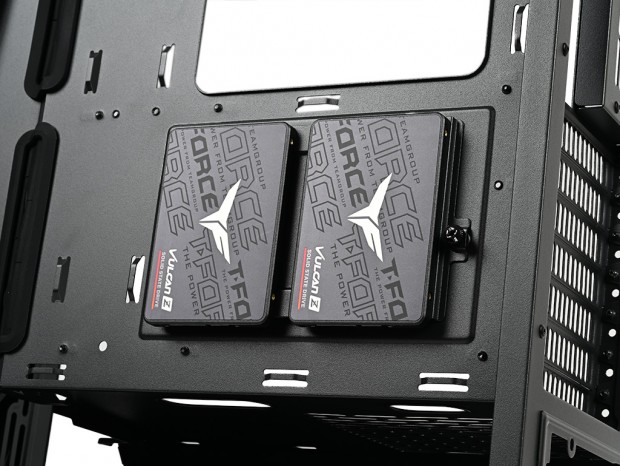

2台の2.5インチSSDを搭載した「2.5インチSSD専用リムーブドライブトレイ」

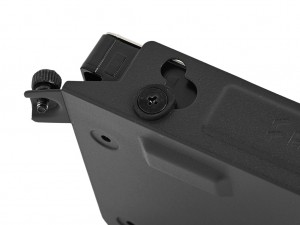

トレイはハンドスクリュー1本で固定されており、2.5インチSSDを搭載する作業には一旦取り外す必要がある。固定方法は最もシンプルで、2.5インチSSDの底面4本のネジ穴を利用し、トレイベタ置きでネジ留めする格好。なおコネクタは下向きになる。

ドライブベイレイアウト（2）：PSUシュラウド内部底面

• 搭載可能数：2.5インチSSD/3.5インチHDD共用 x2台

2つ目の搭載スペースは、PSUシュラウド内部の底面エリア。収納力から言えば、実質的にここがEpochのメインストレージ搭載ポイントになる。 出荷時よりフロントから中央部分のボトム面には、コの字型リムーブドライブトレイが2台装備されている。これは1台あたり、2.5インチSSDと3.5インチHDDが同時に固定が可能。両者で最大4台のストレージが収納できる計算だ。

3.5インチHDD1台搭載時。左右の穴に「Hard Drive Damper」を装着。「3.5” Drive Screw」で側面からネジ留めを行う

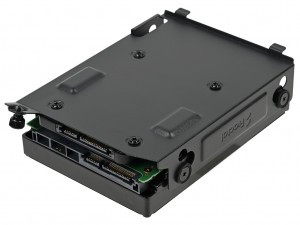

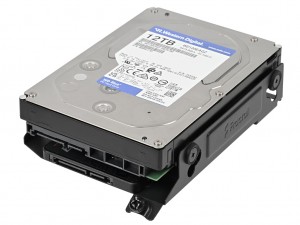

底面ベタ置きで2.5インチSSDを固定したのち、3.5インチHDDをHard Drive Damperと3.5” Drive Screwでネジ留め

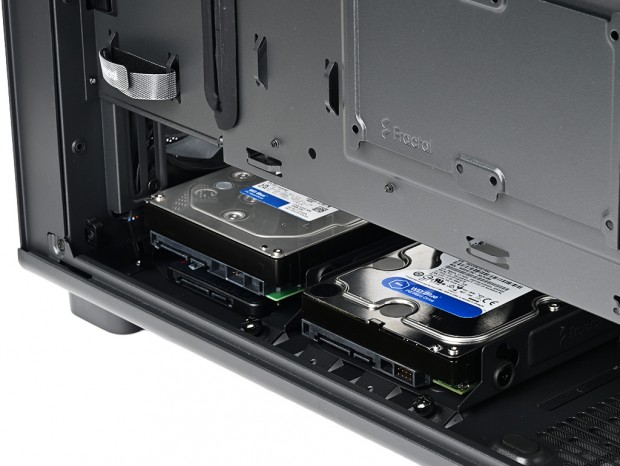

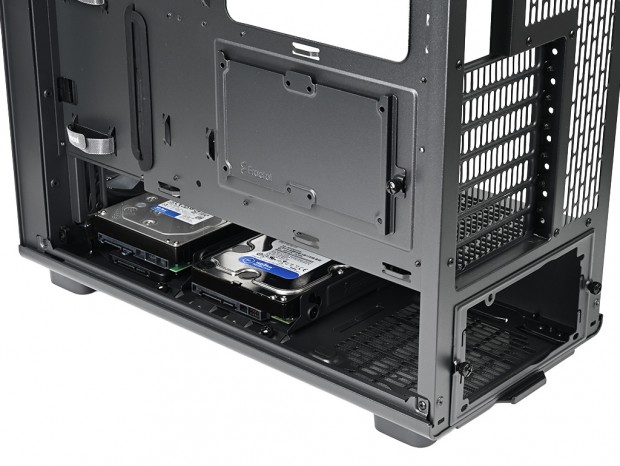

出荷時と同じポジションでストレージを搭載した様子。ボトム面を使うため、電源ユニット搭載スペースと共存する関係にある

なお、リムーブドライブトレイは搭載ポジションを変更できる。ボトムパネルの解説でも触れたように、底面中央には4つのネジ固定穴が用意され、右側面から見て前方よりA〜Dのアルファベットが振られている。この搭載位置によって、電源ユニットの空きスペースは最大281mmから最小167mmまで変化する仕組みだ。

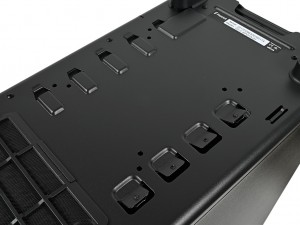

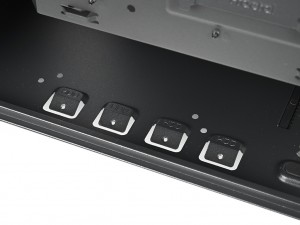

左からA～Dのアルファベットが振られた底面のネジ穴

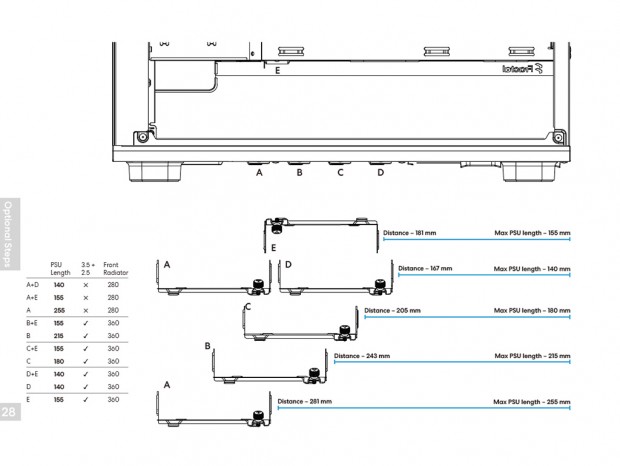

補足するとマニュアルには、搭載する電源ユニットの奥行きとフロントラジエーターサイズとの兼ね合いによって確保できるスペースの一覧が記載されている。特に奥行き140mmを超える電源ユニットを搭載する場合は、事前に確認しておく必要がある。

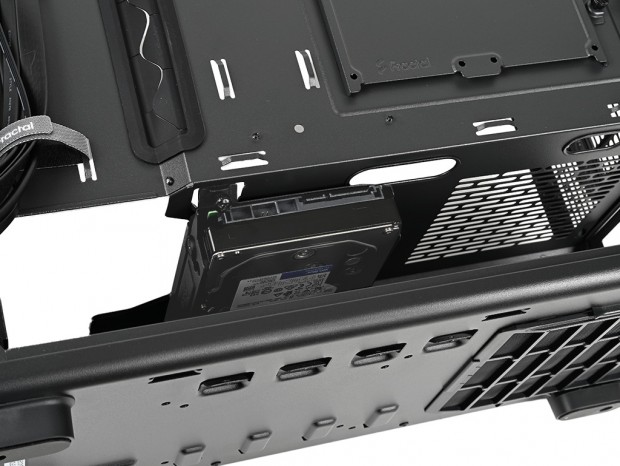

リムーブドライブトレイはPSUシュラウド天板に吊り下げる格好でも固定が可能。ちなみにこのポジションは「D」とされる

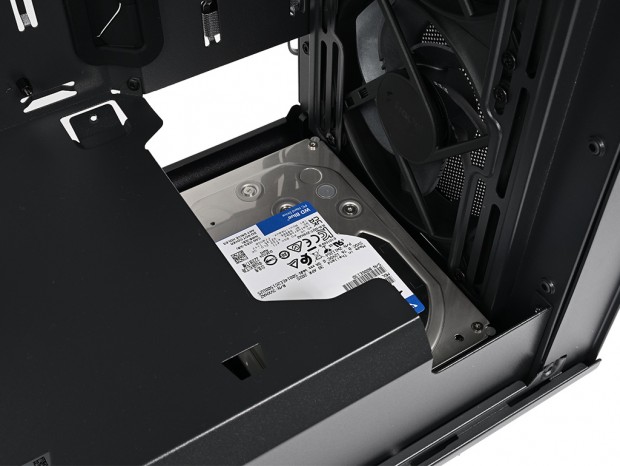

最もフロント寄りの「A」に固定した場合、フロントパネルに搭載できるラジエーターは280mmサイズに制限される。360mmサイズを搭載するなら、B+EやD+Eなどを選択する事になる
